中铭电子集成8种协议、用于USB端口的快充协议IC--IP2701
中铭电子IP2701是一款集成8种、用于USB输出端口的快充协议IC,支持USB端口充电协议。支持8种快充协议,包括Type-C DFP,HVDCP QC3.0/QC2.(0Quick Charge)Class A和Class B,IP2701集成USB Type-C DFP端口控制器,可以与Type-C UFP、DRP设备实现连接。
IP2701支持自动检测设备类型和充电协议切换,自动响应快充协议I请求。IP2701集成FB控制接口,可通过调节FB SOURCE/SINK的电流(2uA/step)来精确控制输出电压。
中铭电子IP2701特性:支持8种USB端口充电协议,支持多种充电协议(QC3.0/QC2.0,FCP,AFC,SFCP以及Apple 2.4A,三星2.0A和BC1.2)支持自动选择快充协议I或DCP充电协议支持USB Type-C DFP CC1,CC2自动输出上拉状态.
*支持广播3A电流.
*支持QC3.0/QC2.0 Class B(兼容Class A)充电协议
*支持QC3.0 Class B:3.6V~20V(0.2V/Step)
*支持QC2.0 Class B:5V,9V,12V和20V
*支持华为FCP快充5V和9V电压配置
*支持三星AFC快充5V和9V电压配置
*支持展讯SFCP快充5V,9V和12V电压配置
*支持Apple 2.4A:DP=2.7V,DM=2.7V
*支持三星2.0A:DP=1.2V,DM=1.2V
*支持BC1.2:DP与DM短接
*SEL可配置快充协议I请求的最高电压为20V或12V或5V
*自动检测DP,DM上电压对应的快充请求,通过调节FB精确控制输出电压
*低静态功耗IQ=66uA(Typ.)
*工作电压范围:3V~5.5V

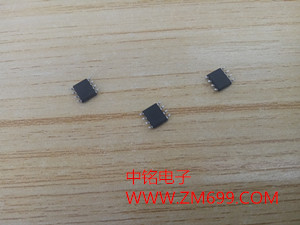

*IP2701封装是:SOP8
以上是中铭电子IP2701的概述及主要特性,不知道你们看了之后有没有觉得这是一款非常棒的快充芯片呢?如各大商家有兴趣可联系我们中铭电子公司哦!
中铭电子是您快充协议芯片的平台,我们将为您提供高效、方便、理想的服务,为您提供实惠的价格。中铭团队将为您提供合理的建议。
