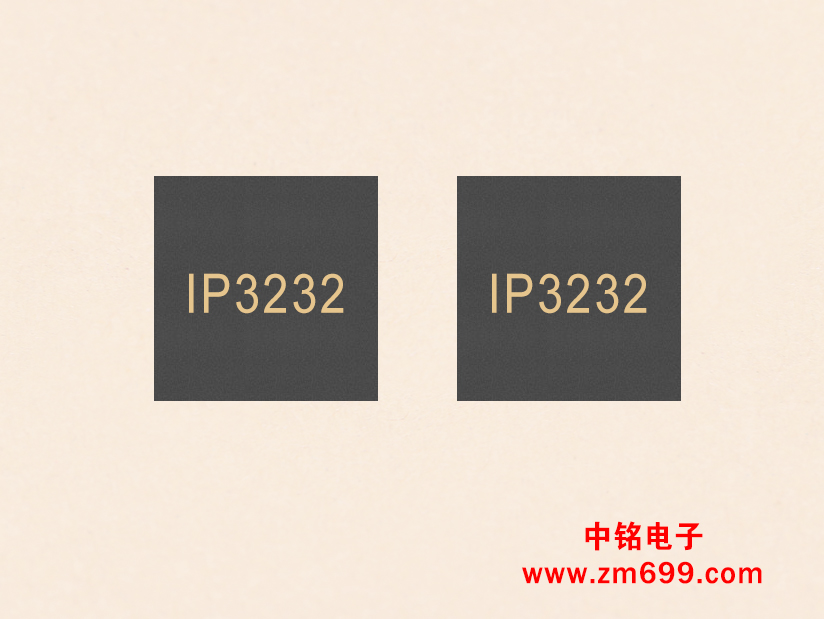

2~3节串联锂离子/聚合物电池保护器--IP3232
产品分类： 锂电充电/保护IC
IP3232是一款低功耗电池组保护器，用于2~3节串联锂离子/聚合物可充电电池的初级保护的解决方案。该产品集成了聚合物可充电电池安全运行所需的一整套的电压、电流和温度所有检测和保护保护阙值和延迟均为出厂编程设定，有多种配置可供选用。
订购热线：400-788-7770
- 3节/4节串联用电池保护IC--IP3255
- IP3255系列内置精度电压检测电路和延迟电路，是用于3节或4节串联锂离子/聚合物可充电电池保护的IC。通过SEL端子的切换，可用来保护3节或4节串联电池。内置充放电NTC高低温保护功能。
- VIN高耐压单节锂电池同步开关降压充电IC--IP2313
- IP2313是一款5V输入，VIN高耐压，支持单节锂电池同步开关降压充电管理的IC。 IP2313集成功率MOS，采用同步开关架构，使其在应用时需较少的外围器件，并减小整体方案的尺寸，降低BOM成本。 IP2313的同步开关降压充电转换器工作频率为750KHz；5V输入，电池电压为3.7V时，转换效率为93%。IP2313输入电压为5V，输入可以自动调节充电电流，匹配适配器负载能力。 IP2313采用ESOP8封装。
- 1~4串锂电池/锂离子电池降压充电IC--IP2365
- IP2365是一款集成同步开关的降压转换器、支持1~4串锂电池/锂离子电池降压充电管理IC。 IP2365内臵功率MOS，采用同步开关架构，开关频率250kHz，转换效率达95%。 IP2365的工作输入电压范围是4.5V到26V，输入可以智能调节充电电流，防止拉挂适配器。支持外接电阻调节输入欠压保护电压。 IP2365支持外接电阻调节充电电流，支持3A的电池端充电电流。
2~3节串联锂离子/聚合物电池保护器--IP3232
一 概述
IP3232是一款低功耗电池组保护器，用于2~3节串联锂离子/聚合物可充电电池的初级保护的解决方案。
该产品集成了聚合物可充电电池安全运行所需的一整套的电压、电流和温度所有检测和保护保护阙值和延迟均为出厂编程设定，有多种配置可供选用。
二 特性
各节电池的高精度电压检测:
过充电检测电压Vovn(N=1~3):3.55V~46V进阶单位为10mV精度士15mV
过充电解除电压Vovrn(N=1~3):3.3V~4.6V精度±25mV
过放电检测电压VuvN=1~3):20V~3.2V进阶单位为10mV，精度士25mV
过放电解除电压VUVRN(N=1~3)20V~3.4V
精度±35mV
3段放电过电流检测(VI检测)功能
放电过电流检测电压V0c:0010V~0300V进阶单位为5mV，精度士10mV
放电过电流检测电压V0oc2:0020~0600V进阶单位为10mV精度为±20mV放电短路检测电压Vsc:0040V~1.2V进阶单位为20mV，精度为+40mV充电过电流检测功能:
充电过电流检测电压Vcoc:-001V~-0.30V进阶单位为5mV，精度士10mV
内置各种延迟时间(过充电、过放电、过电流)通过内置电路实现，不需要外接电容电池NTC温度保护 -过热充电:55℃ -过热放电:70℃
--低温充电:0℃
--低温放电:-20℃
独立充电(CO)和放电(DO)FET驱动器高耐压额定值28V
VDD宽工作电压范围3V~24V
低静态电流:65uA(正常模式) 05A(休眠模式)
断线检测(OW)
耗尽电池oV允许充电充放电状态检测休眠功能
充放电可外部控制CTL
宽工作温度范围-40℃~+85℃
封装:DFN10(0303)
三 应用
锂离子可充电电池组锂聚合物可充电电池组
电动工具，电动机器人，吸尘器，电动自行车

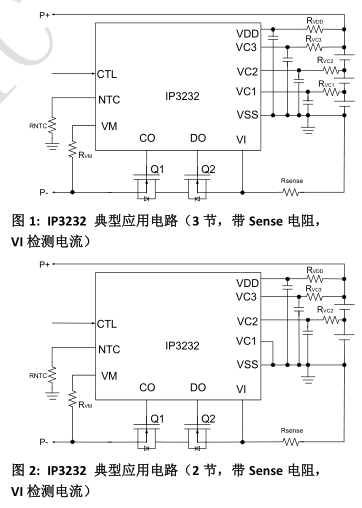

四 原理图
.jpg){kind=small}
