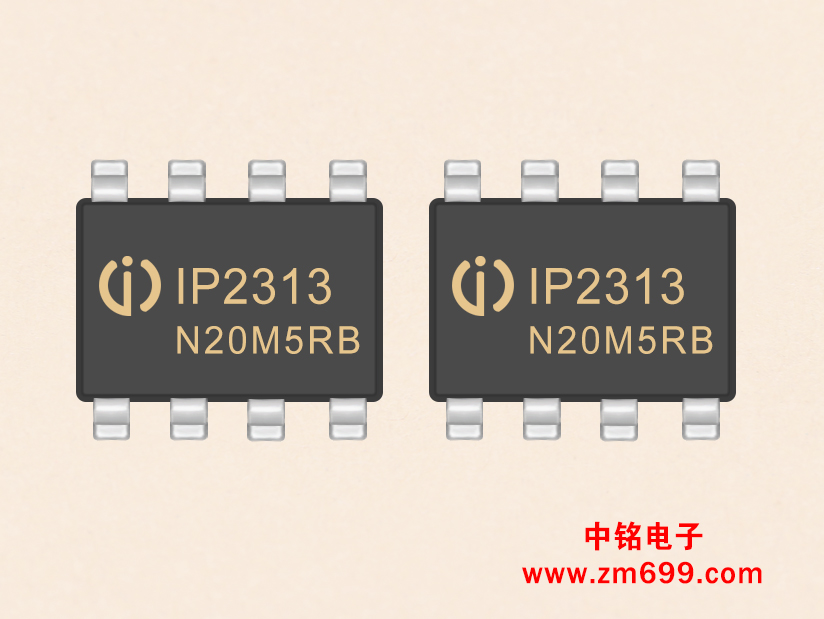

VIN高耐压单节锂电池同步开关降压充电IC--IP2313
产品分类： 锂电充电/保护IC
IP2313是一款5V输入，VIN高耐压，支持单节锂电池同步开关降压充电管理的IC。
IP2313集成功率MOS，采用同步开关架构，使其在应用时需较少的外围器件，并减小整体方案的尺寸，降低BOM成本。
IP2313的同步开关降压充电转换器工作频率为750KHz；5V输入，电池电压为3.7V时，转换效率为93%。IP2313输入电压为5V，输入可以自动调节充电电流，匹配适配器负载能力。
IP2313采用ESOP8封装。
订购热线：400-788-7770
- 2~3节串联锂离子/聚合物电池保护器--IP3232
- IP3232是一款低功耗电池组保护器，用于2~3节串联锂离子/聚合物可充电电池的初级保护的解决方案。该产品集成了聚合物可充电电池安全运行所需的一整套的电压、电流和温度所有检测和保护保护阙值和延迟均为出厂编程设定，有多种配置可供选用。
- 3节/4节串联用电池保护IC--IP3255
- IP3255系列内置精度电压检测电路和延迟电路，是用于3节或4节串联锂离子/聚合物可充电电池保护的IC。通过SEL端子的切换，可用来保护3节或4节串联电池。内置充放电NTC高低温保护功能。
- 1~4串锂电池/锂离子电池降压充电IC--IP2365
- IP2365是一款集成同步开关的降压转换器、支持1~4串锂电池/锂离子电池降压充电管理IC。 IP2365内臵功率MOS，采用同步开关架构，开关频率250kHz，转换效率达95%。 IP2365的工作输入电压范围是4.5V到26V，输入可以智能调节充电电流，防止拉挂适配器。支持外接电阻调节输入欠压保护电压。 IP2365支持外接电阻调节充电电流，支持3A的电池端充电电流。
VIN高耐压单节锂电池同步开关降压充电IC--IP2313
一 概述
IP2313是一款5V输入，VIN高耐压，支持单节锂电池同步开关降压充电管理的IC。
IP2313集成功率MOS，采用同步开关架构，使其在应用时需较少的外围器件，并减小整体方案的尺寸，降低BOM成本。
IP2313的同步开关降压充电转换器工作频率为750KHz；5V输入，电池电压为3.7V时，转换效率为93%。IP2313输入电压为5V，输入可以自动调节充电电流，匹配适配器负载能力。
IP2313采用ESOP8封装。
二 特性
*同步开关降压充电
*降压充电效率93%
*电池端充电电流2A
*自动调节充电电流，匹配适配器输出能力
*支持定制4.20V/4.30V/4.35V/4.4V电池
*支持充电NTC温度保护
*支持定制2灯或1灯LED充电状态指示
*功率MOS内置
*750KHz开关频率，可支持1uH电感
*输入过压、欠压、过充保护
*IC过温保护
*充电超时保护
*ESD4KV
*VIN直流耐压12V,瞬态耐压达18V
三 应用
*单节锂电池/锂离子电池充电

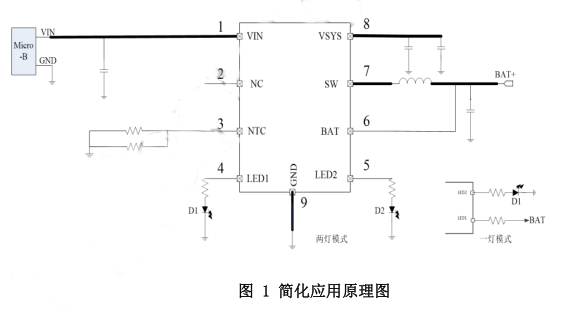

四 应用电路图
.jpg){kind=small}
