芯朋微AP2931兼容KP52140高效率同步降压DC-DC芯片，下面就他们的测试数据做下对比

一、核心参数对比（5V输出）

AP2931和KP541205ALGA，1脚和4脚的定义不同，但2个引脚都可以悬空，所以，可以PCB兼容；
使用AP2931时，C3不需要实装，可省一个贴片电容

二、LAYOUT

实际使用DR6*8,100uH的工字电感，这个规格的电感，直流偏置电
流约为500mA，饱和电流小于1A。建议换大磁芯，或者减小感量，
以确保电感饱和，或者满载温度过高
? 备注：同样6*8的尺寸，47uH电感的电流能力是100uH电感的2倍。
从Layout看：
◆1脚悬空，
◆4脚电容C11没有实装，
AP2931和xx541205ALGA，可以兼容

三、电气应力

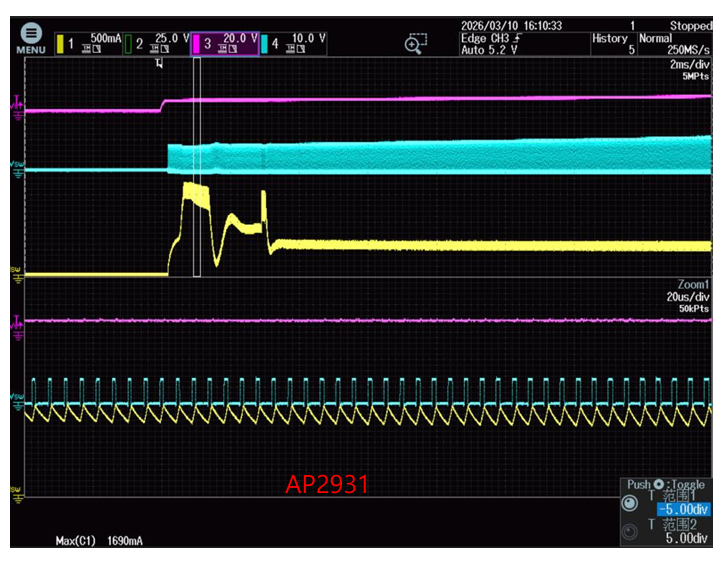

满载启动（CH1：黄色，电感电流；CH3：粉色，输入电压；CH4：蓝色，开关脚电压）
电感电流达1.69A，注意电感饱和。实看波形，没有饱和

正常工作，24V输入，5V500mA输出
（CH1：黄色，电感电流；CH3：粉色，输入电压；CH4：蓝色，开关脚电压）
电感电流最大0.62A，开关脚电压无尖峰(约25V)

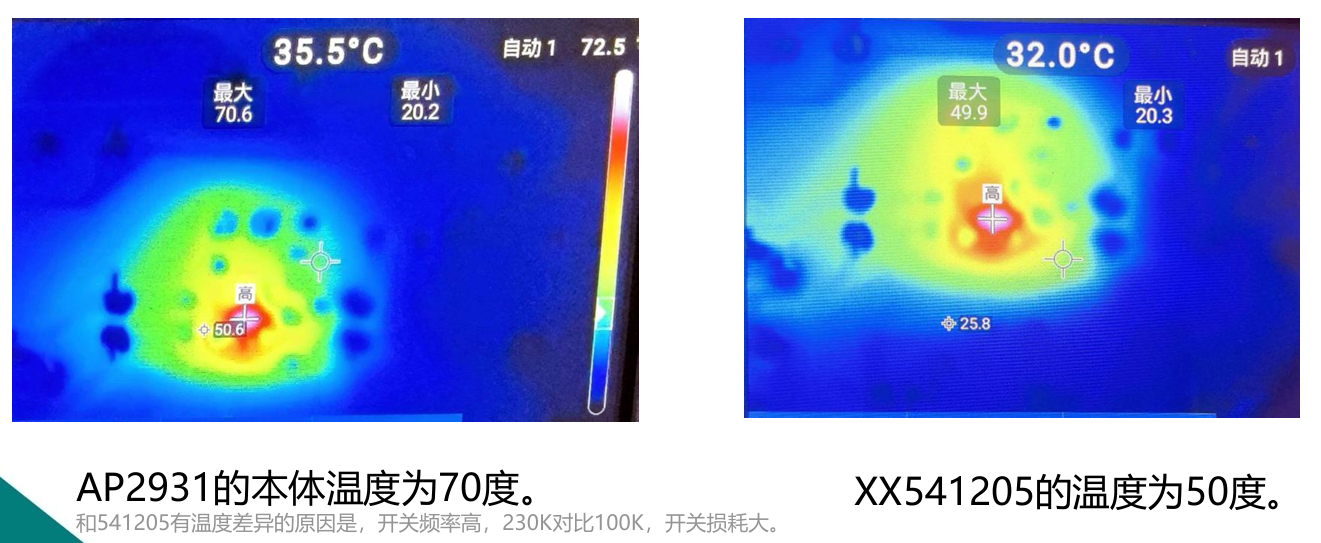

四、温度

24V输入，5V/500mA，开放环境，老化半小时。
