140W快充输出电源管理芯片-PN8215

一、概述

PN8215内部集成了电流模式控制器和高压启动模块，专用于高性能的快速充电开关电源管理芯片。PN8215内置输入电压电测模块及x电容放电功能，通过检测输入电压、输出电压和负载变化自适应切换PWM、强制DCM、PFM和Burst Mode工作模式，多模式的调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft-Driver 技术充分保证系统的良好EMI表现。同时，PN8215 还提供了极为全面和性能优异的智能化保护功能，包括输入欠压过压保护、输出欠压过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。

二、特点

内置高压启动电路

内置X电容放电电路

内置高低压检测电路

PWM.强制DCM、PFM和Burst Mode多模式提高效率

空载待机功耗<75mW@230Vac

优异全面的保护功能

 精确的过温保护(OTP)

 输入欠压/过压保护

 输出欠压/过压保护

 遂周期过流保护(OCP)

 输出开/短路保护

 DMG电阻短路保护

 次级整流管短路保护

 过负载保护

三、方案信息

该访案由PN8215、PN8601、 AP5806套片组成。PN8215内部集成了电流模式控制器和高压启动模块，专于高性能的快速充电开关电源，PN8601是一款同步整流控制器 主要用于在高性能AC/DC

反激系统中驱动次级同步整流MOS管以提升转换效率,适用于CCMDCM和OR多种工作模式，使系统效率可以满足6级能效标准，AP5806是一款高集成度的快充协议，可支持多种快充协议。

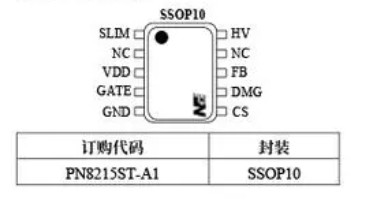

四、封装信息

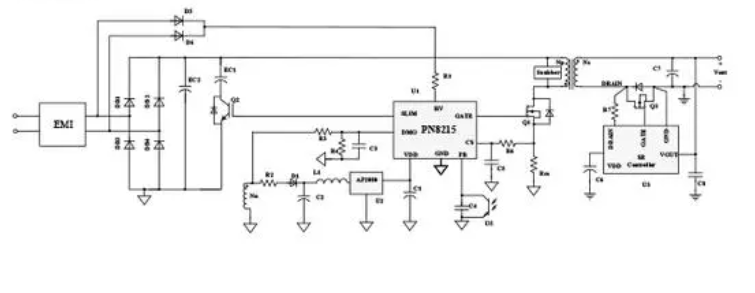

五、典型电路

电源管理芯片方案应用资料及参考手册请咨询芯朋微代理商东莞市中铭电子，专业的FAE提供技术支持服务
