支持iphone8苹果手机无线快充15W无线充电芯片

1 概述

 WM1511支持中功率发射器设计，是一个灵活、次级反馈的用于便携式应用中的无线电力传输。WM1511设备通过调整运行频率和占空比或切换拓扑结构来提供功率传输控制，或者根据移动设备发送的数据调整相移。WM1511包含了ASK的数字解调模块来减少外部组件，FSK调制支持双向通信，过电压、过电流、过温保护和FOD模块保护被错放的金属异物所造成的过热。ADC转换和控制，同时集成数字控制，以符合Qi v1.2通信协议。WM1511为无线电源方案提供完整的无接触式电力传输系统，从次级到初级建立全局反馈，以便利用Qi v1.2协议来控制功率传输过程。 WM1511设备集成数字控制，精确的电压和电流回路，确保高的效率低的功耗. WM1511还包括一个数字控制器，可以在WPC v1.2标准设置的范围内计算移动设备接收的功率。控制器将该信息传送给发射器，以便允许发射器确定磁接口中是否存在异物并引入较高的异物磁场内的安全等级。这种外来物体检测（FOD）方法是WPC v1.2规范中其中的一部分的新要求。

2 特征

符合WPC 1.2规范支持15w功率传输

符合WPC 1.1低功率(5w)规范

支持FOD基于Q因子变化和校准功率损耗计算

支持15W输出功率的Qi中功率接收机

支持5W输出功率的Qi低功耗接收机

WM1511芯片内置了集成数字解解ASK

支持解调三种类型的RX的调制信号(AC电容器,AC电阻和DC电阻)

支持双向通信,FSK发射机到接收机,ASK接收机到发射机

支持全桥和半桥之间的拓扑切换

支持各种功率控制技术：频率控制，占空比控制和相移控制

支持输入电压,输入电流,线圈电流传感

支持板温度传感

支持过压,过流,过热现象

LED指示系统状态

Vin=12v

GUI工具，实现定制，校准和支持调试控制台

3 功能描述

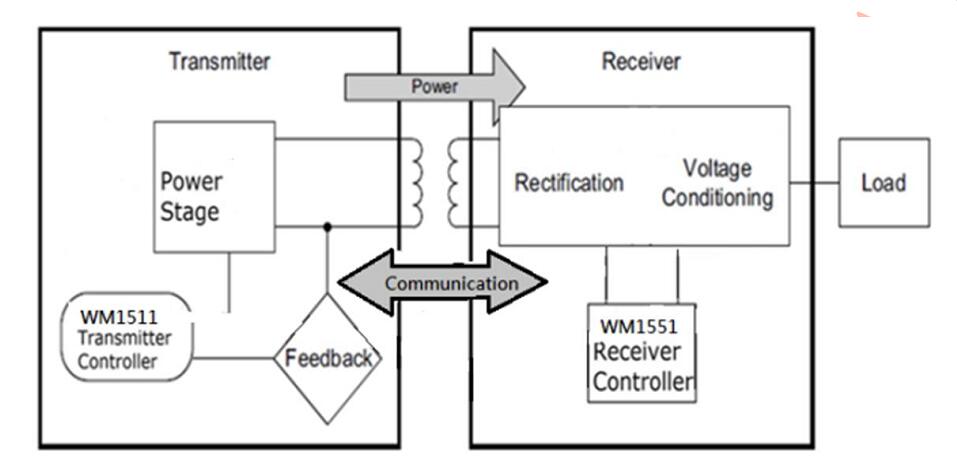

3.1 15W中功率系统框图

中功率TX与RX一起运行，以通过ASK解调来自接收器的消息调整交流电源，然后将发送功率传送到次级端，并发送消息RX通过FSK进行FOD调整（频移键控调制），如图所示。
