支持安卓与iphone 8手机的5W无线充电芯片

一  概述

无线充电系统包括初级和次级线圈，通过电磁场限度地相互耦合一起。两个线圈的铁氧体作为其结构的一部分进一步地提高场耦合。初级线圈是从AD-DC适配器供电给发射机以开关波形驱动。次级线圈连接整流能直接电池或电子充电器或二次稳压连接输出。在系统中电容与线圈串联产生谐振，更有利于的传输。在谐振系统通过变频方法很容易控制传输功率。WM1212使用频率和脉宽调制方法控制功率传输。当工作频率接近205KHz和接收机较低功率时，WM1212减少PWM占空比调节输出。整流器输出电压是由次级微处理器产生信号控制调制编码信息从次级到初级侧去监测。编码信息被组成信息包，有引导字节、头字节、信息字节和校验字节。按照WPC规范，信息包可与标识，配置，控制误差，整流电源，充电状态，以及功率传送结束信息。

二  应用

2 特性

2.1主要规格参数

l 智能控制基站与移动设备之间的传输功率

l 符合无线功率（WPC）如下

n WPC1.1异物侦测(FOD)

n WPC1.0寄生金属侦测(PMOD)

l 无线功率发射时利用寄生金属侦测提高安全性

l 运行状态指示

n 待机

n 传输功率

n 充电完成

n 故障

2.2 应用电路特性

l 动态功率限制（DPL）可以从一个受限电流的5-V供电（例如：USB端口）

l 发射机线圈供给接收端校正信息

l 输入电源5V

l 标准WPC无磁发射线圈

l LED 指示功率传输或故障状态

l 声音指示传输功率需要在板上增加蜂鸣器

2.3 应用

WM1212-M演示模块是wm1212-M™无线充电系统的发射部分。该发射模块提供了WM1212-M ™接收机的发射端。wm1212-M模块需要一个能够达到2A的5 V电源供给发射电路、LED指示灯、电路板上发射线圈。该模块具有以下特点：

• 动态功率限制（DPL）可以从一个有限电流5V供电（例如：USB端口）。

• 发射机线圈提供接收端信息

• 输入电源5 V

• 标准WPC A11无磁发射线圈

• LED指示功率传输或故障状态

• 声音指示传输功率需要在板上增加蜂鸣器

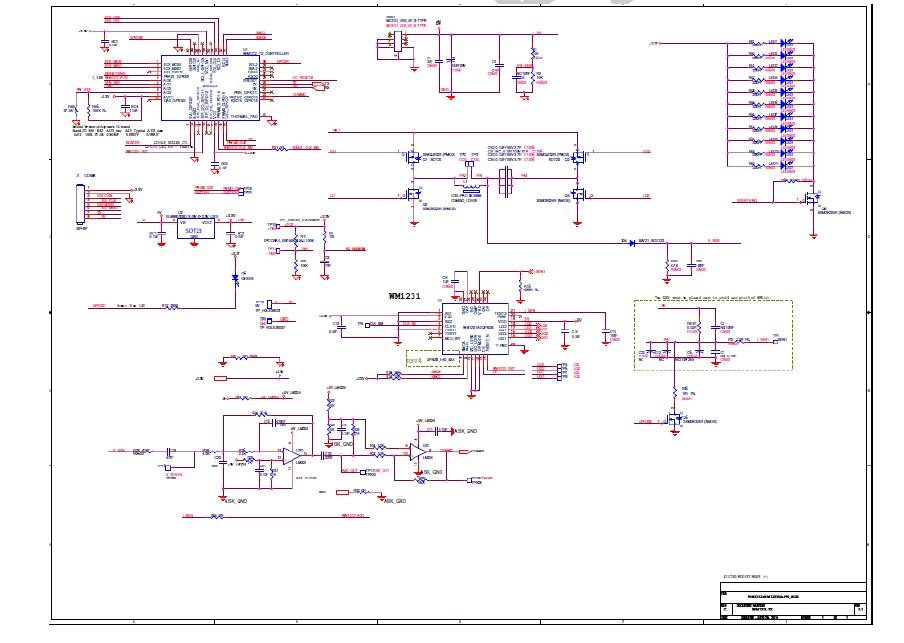

三 电路图
