      SOP封装4~8W原边控制开关电源



      型号:SD6953







      一、描述



      SD6953是驱动高压三极管的原边控制模式的开关电源控制器(PSR),内置线损补偿和峰值电流补偿功能,采用PFM调制技术,提供精确的恒压/恒流(CV/CC)控制环路,具有非常高的稳定性和平均效率。

      采用SD6953设计系统,无需光耦和Y电容,可省去次级反馈控制、环路补偿,精简电路、降低成本。

      SD6953适用4~8W输出功率,不同的线损补偿能力,针对采用不同的输出电缆线,峰值电流补偿可由外围设置。在适用的输出功率范围内,可通过反馈电阻设定输出电压;可通过峰值电流采样电阻设定输出电流,以满足不同输出功率的需要。



      二、主要特点



      *  驱动高压三极管

      *  原边控制模式

      *  低启动电流

      *  前沿消隐

      *  PFM调制

      *  过压保护

      *  欠压锁定

      *  过温保护

      *  环路开路保护

      *  线损补偿

      *  峰值电流补偿

      *  逐周期限流



      三、应用



      * 手机充电器

      * 小功率适配器

      * MP3及其它便携式设备充电器

      * 待机电源

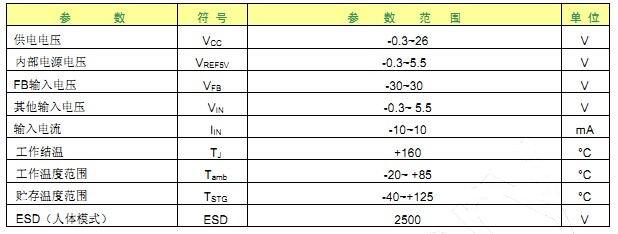

      四、极限参数(除非特殊说明,Tamb=25°C



      SD6953

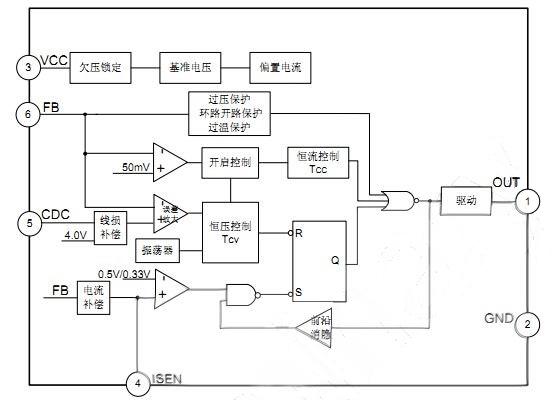

      五、内部框图



      SD6953
