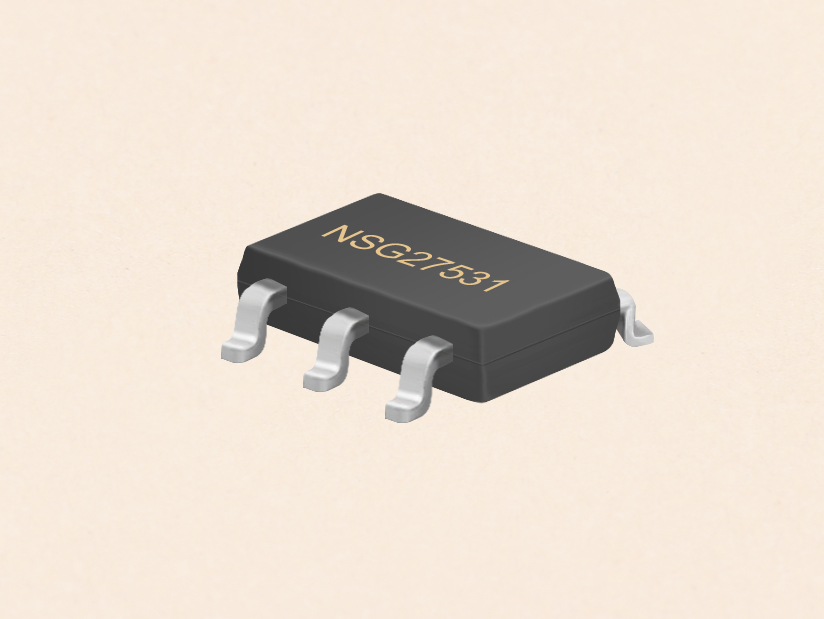

NSG27531 2A/4A带使能的单通道低侧栅极驱动芯片东莞市中铭电子
产品分类： 栅极驱动IC
NSG27531是一款低电压功率MOSFET和IGBT同相位
栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁
棒性的单芯片集成结构。NSG27531逻辑输入电平兼容
订购热线：18929103949
NSG27531 2A/4A带使能的单通道低侧栅极驱动芯片
一、概述
NSG27531是一款低电压功率MOSFET和IGBT同相位栅极驱动芯片。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27531逻辑输入电平兼容NSG27531是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27531逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动
器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。
二、特性
输入输出同相位
兼容TTL和CMOS逻辑输入
输出拉/灌电流能力：2A/4A
工作范围：10V~25V
高电容负载驱动能力：
兼容TTL和CMOS逻辑输入
输出拉/灌电流能力：2A/4A
工作范围：10V~25V
高电容负载驱动能力：
--在1nF负载时，上升时间10ns，下降时间5ns
宽温度范围：-40℃~125℃
欠压锁定
宽温度范围：-40℃~125℃
欠压锁定
--欠压锁定正向阈值8.9V
--欠压锁定负向阈值8.2V
芯片开通/关断延时特性
芯片开通/关断延时特性
--Ton/Toff=30ns/30ns
符合RoSH标准
SOT23-5
SOIC-8
符合RoSH标准
SOT23-5
SOIC-8
三、特性
交换式电源、开关变换器
通用栅驱动器
驱动MOSFETs和IGBTs
通用栅驱动器
驱动MOSFETs和IGBTs

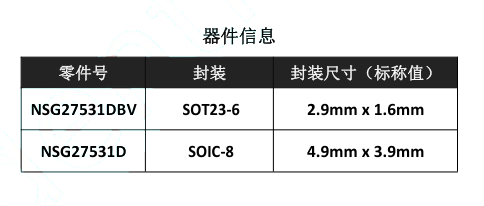

四、封装/订购信息

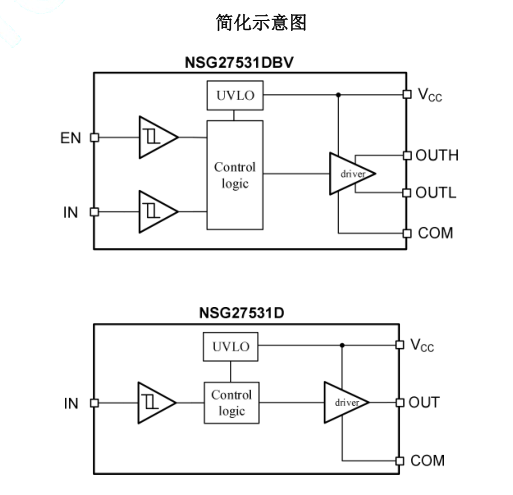

五、典型应用电路
NSG27531是国硅集成推出的单通道带使能低侧栅极驱动芯片，最大特点是2A/4A不对称强驱动+高速开关+独立使能控制，
且pin?to?pin兼容UCC27531，易替换升级，适配高频、大容性负载的MOSFET/IGBT高效驱动与精密时序控制。
NSG27531栅极驱动芯片方案应用资料及参考手册请咨询国硅集成代理商东莞市中铭电子，专业的FAE提供技术支持服务
