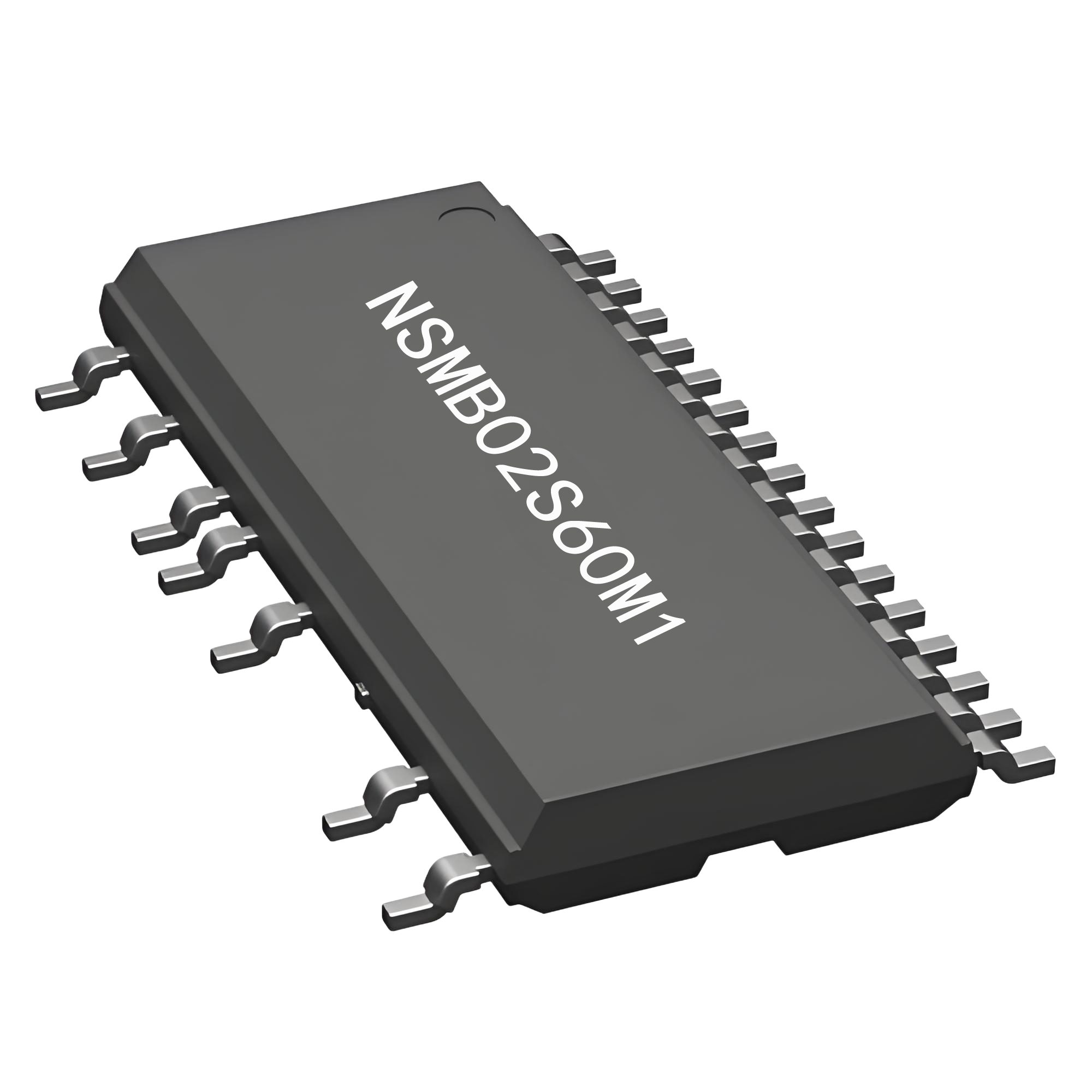

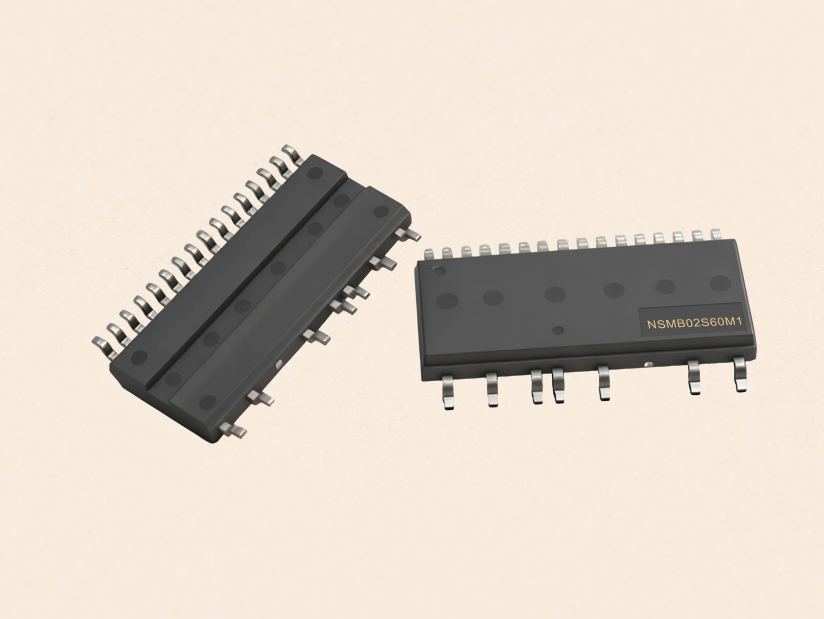

国硅集成IPM智能功率模块600V/2A三相全桥驱动NSMB02S60M1
产品分类： IPM
NSMB02S50M1是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于风扇类的小功率电机驱动。该模块内置了6个快恢复功率MOS管和3个半桥高压栅极驱动电路。
订购热线：18929103949
国硅集成IPM智能功率模块600V/2A三相全桥驱动NSMB02S60M1
一、芯片概述
NSMB02S60M1 是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于风扇类的小功率电机驱动。该模块内置了6个快恢复功率MOS管和3个半桥高压栅极驱动电路。NSMB02S60M1内部集成了欠压保护功能，提供了优异的保护和失效保护操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。NSMB02S60M1 采用了高绝缘、易导热和低电磁干扰的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合内置于电机的应用和要求紧凑安装的场合。
二、特点
内置6个600V/2A的快恢复功率MOS（Typ.Rds,on= 3.5Ω @25°C）
内置高压栅极驱动电路（HVIC）
内置欠压保护
内置自举二极管
内置温度检测功能
内置栅驱动电路的电压范围从10V到20V
3 个独立的负电流端用于需要电流检测的应用
兼容 3.3V和 5V的MCU接口，高电平有效
优化并采用了低电磁干扰设计
绝缘等级 1500Vrms/min
内置高压栅极驱动电路（HVIC）
内置欠压保护
内置自举二极管
内置温度检测功能
内置栅驱动电路的电压范围从10V到20V
3 个独立的负电流端用于需要电流检测的应用
兼容 3.3V和 5V的MCU接口，高电平有效
优化并采用了低电磁干扰设计
绝缘等级 1500Vrms/min
三、典型应用
室内/户外空调
冰箱压缩机
排风扇
风扇
空气净化器
洗碗机水泵

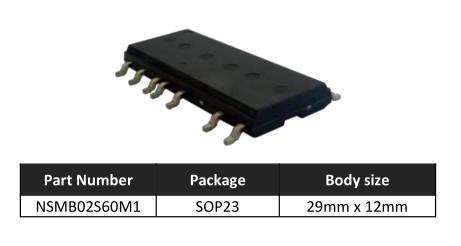

四、芯片信息
.png)

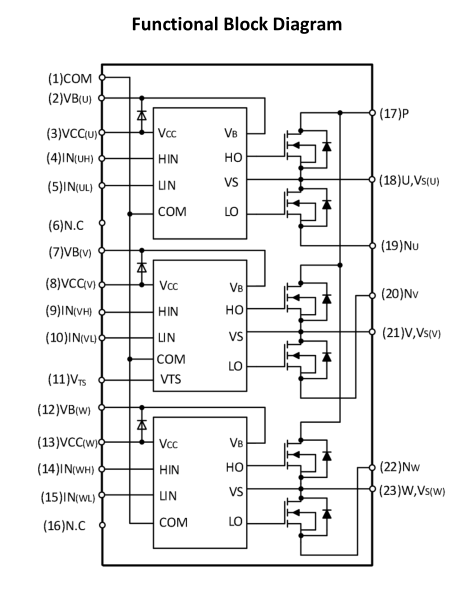

五、脚位图
.png)
NSMB02S60M1-IPM智能功率模块方案应用资料及参考手册请咨询国硅集成代理商东莞市中铭电子，专业的FAE提供技术支持服务
