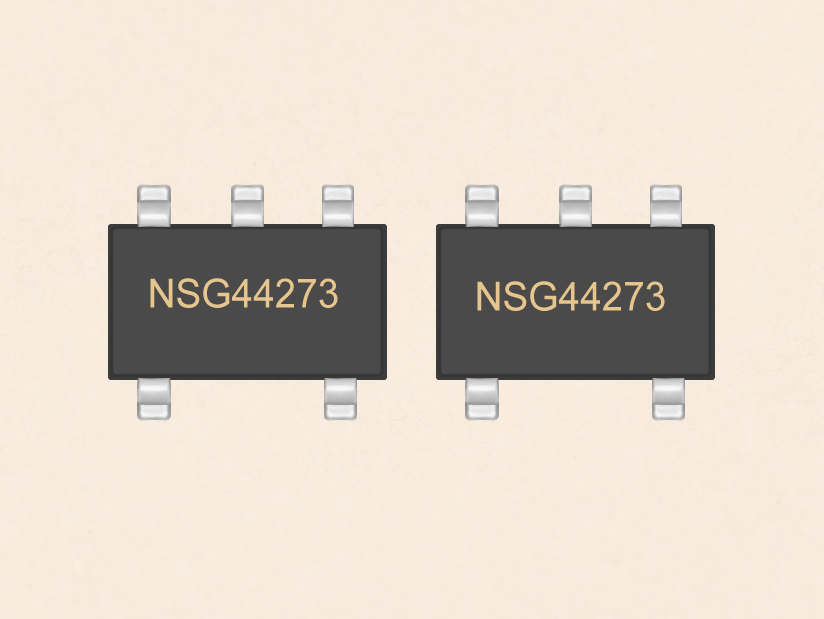

国硅代理商2A单通道低侧同相栅极驱动芯片NSG44273
产品分类： 栅极驱动IC
NSG44273是一款低电压功率MOSFET和IGBT同相位栅极驱动芯片。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG44273逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。
订购热线：18929103949
国硅代理商2A单通道低侧同相栅极驱动芯片NSG44273
一、产品概述
NSG44273是一款低电压功率MOSFET和IGBT同相位栅极驱动芯片。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG44273逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。
二、产品特性
CMOS施密特触发输入
输入输出同相位
兼容3.3V输入逻辑
工作范围：5V~25V
高电容负载驱动能力：
输入输出同相位
兼容3.3V输入逻辑
工作范围：5V~25V
高电容负载驱动能力：
--在1nF负载时，开关时间<100ns
宽温度范围：
宽温度范围：
-40℃~125℃
欠压锁定
欠压锁定
--欠压锁定正向阈值4.0V
--欠压锁定负向阈值3.9V
芯片开通/关断延时特性
芯片开通/关断延时特性
--Ton/Toff=50ns/50ns
驱动电流能力：
驱动电流能力：
--拉电流/灌电流=2A/2A
符合RoSH标准
SOT23-5
符合RoSH标准
SOT23-5
三、应用范围
交换式电源、开关变换器
通用栅驱动器
驱动MOSFETs和IGBTs
通用栅驱动器
驱动MOSFETs和IGBTs

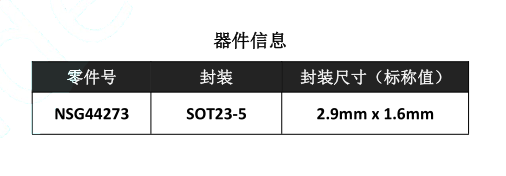

四、器件信息
.png)
五、典型应用电路
.png)
NSG442732是国硅集成推出的单通道低侧同相栅极驱动芯片，核心特点为 2A 拉 / 灌驱动、3.3V 逻辑兼容、宽压与强保护，适配 MOSFET/IGBT，可直接替换英飞凌 IRS44273，适合高频开关电源与 DC-DC 等场景。NSG442732栅极驱动芯片方案应用资料及参考手册请咨询国硅集成代理商东莞市中铭电子，专业的FAE提供技术支持服务。
