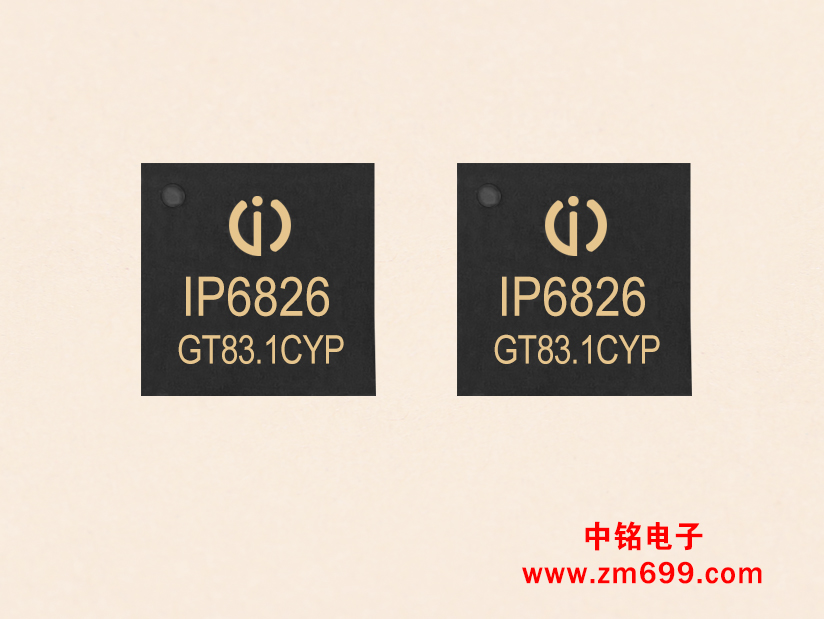

符合i12集成15W无线充电发射芯片--IP6826
符合i12集成15W无线充电发射芯片--IP6826
一 概述
IP6826是一款无线充电发射端控制SoC芯片,兼容WPC Qi v1.2.4最新标准,支持A11、A11a、MP-A2线圈,支持5W、苹果7.5W、三星 10W、15W充电。IP6826通过analog ping检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6826解码从接收器发送的通信数据包,然后用PID算法来改变振荡频率从而调整线圈上的输出功率。
IP6826片内集成全桥驱动电路和全桥功率MOS,电压&电流两路ASK通讯解调模块;方案集成度高,可显著降低方案尺寸和BOM成本。(注:此芯片符合iphone12手机无线充功能)
二 特性
*兼容WPC v1.2.4标准
*支持5~15W多种应用
*单独5W应用
*快充充电器输入5~15W应用5V输入5W应用;
9V输入5W,7.5W,10W应用;12V输入5W,7.5W,10W,15W应用。
*12V充电器输入15W应用
*支持多线圈方案(两线圈,三线圈)
*集成NMOS全桥驱动和全桥功率MOS
*集成内部电压&电流双路解调
*支持FOD异物检测功能
*高灵敏静态异物检测(可通过电容调节)
*支持动态FOD检测
*外接电阻调整FOD参数(调整动态fod)
*低静态功耗和高效率
*静态电流10mA
*实测系统充电效率高达79%
*兼容NPO电容和CBB电容
*针对供电能力不足的USB电源有动态功率调整功能(DPM)
*支持低至5V 500mA的充电器
*输入过压,过流,欠压保护功能
*支持QC2.0、QC3.0、AFC、PD3.0输入请求
*支持Qi协议BPP,PPDE认证
*支持NTC过温保护
*可支持3路LED指示
*封装5mm×5mm 0.5pitch QFN32
三 应用
*背夹、无线充电底座
*车载无线充电设备
四 框图
