单级原边控制高功率因数led驱动电路

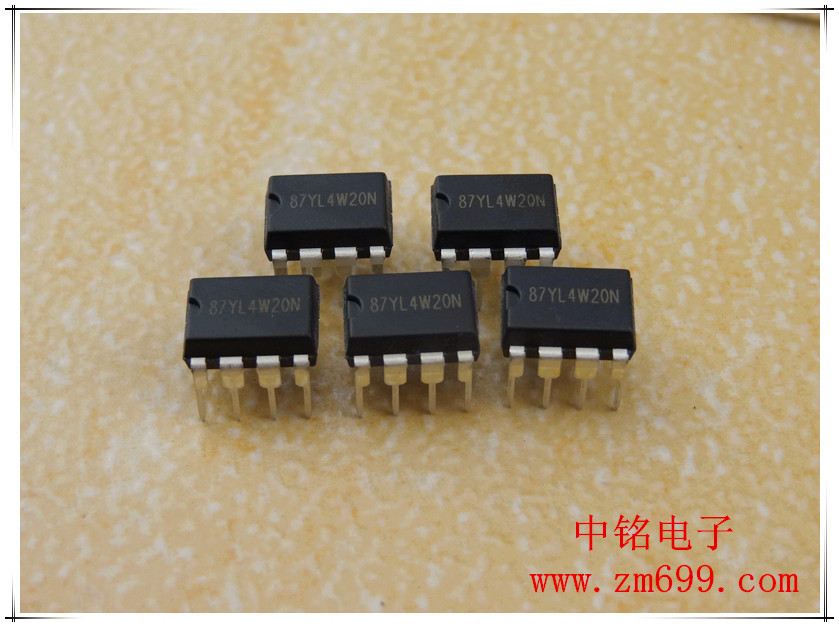

型号：SD6807D
一、描述
SD6807D是一款单级原边控制高功率因数led驱动电路，内置650V高功率MOSFET,主要应用于反激式led照明系统。它采用固定导通时间控制来实现高功率因数。
SD6807能够提供精确的恒流控制，工作在临界导通模式，具有非常高的效率，它工作在原边控制模式，可省去光耦、次级反馈控制以及环路补偿，简化设计，降低成本。
SD6807D带有完整的保护功能，例如led短路保护，led开路保护，过温保护，等等。
二、特性
l 原边控制反激系统
l 临界导通模式
l 低启动电流
l 内置650V高功率MOSFET
l 前沿消隐
l 固定导通时间控制
l VCC过压保护
l VCC欠压保护
l 过温保护
l 逐周期限流
l 峰值电流补偿
l Led短路保护和led开路保护
三、应用
l Led灯泡
l AC输入led照明

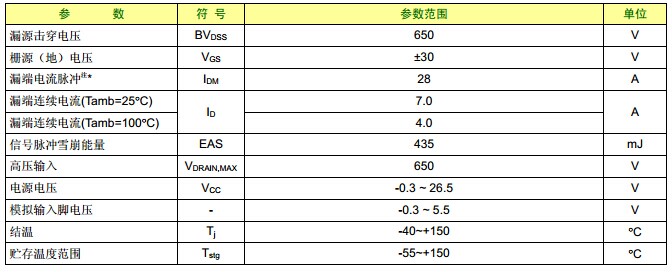

四、最大参数
五、封装
.jpg){kind=small}
