                 5-10节电池保护IC--IP3266



      一 概述

      IP3266系列内置高精度电压检测电路和延迟电路,是用于5-10节串联锂离子、聚合物和磷酸铁锂可充电电池保护的IC。IP3266内置高精度检测电路,支持过压、欠压、三段过放电流保护、充电过流保护、断线检测保护功能IP3266内置充放电NTC检测电路,对电池进行高低温保护。



      二 特性
      *高精度电压检测保护
      *过充检测电压VCU:
       3.6V~4.0V,step 50mV
       4.0V~4.575V,step 25mV
       精度:±25mV
      *过充恢复电压VCL:
       3.45V~3.85V,step 100mV
       3.85V~4.40V,step 50mV
       精度:±50mV
      *过放检测电压VDL:
       1.8V~2.1V,step 50mV
       2.1V~3.0V,step 100mV
       精度:±80mV
      *过放恢复电压VDR:
       2.0V~3.1V,step 100mV
       精度:±100mV
      *三段过电流检测功能
      *过电流检测电压1:
       0.03V~0.34V,step 10mV
       精度:±10mV
      *过电流检测电压2:
       0.06V~0.68V,step 20mV
       精度:±20mV
      *短路检测电压:
       0.6V~1.2V@0.2V/Step,精度:±0.05V
      *通过外接电容可设置过充电检测延迟时间、过放电检测延迟时间和过流检测延迟时间.
      *可省CCT/CDT电容,通过芯片内部设置过充和过放延迟时间
      *充电过流保护功能
       检测电压:0.03V~0.34V,step 10mV
       精度:±10mV
      *支持充电和放电NTC高低温保护
      *断线检测功能
      *超低功耗:
       工作模式:25µA
       休眠模式:6.0µA
       封装:TSSOP24


      三 应用
      *锂离子可充电电池组
      *聚合物可充电电池组
      *磷酸铁锂可充电电池组

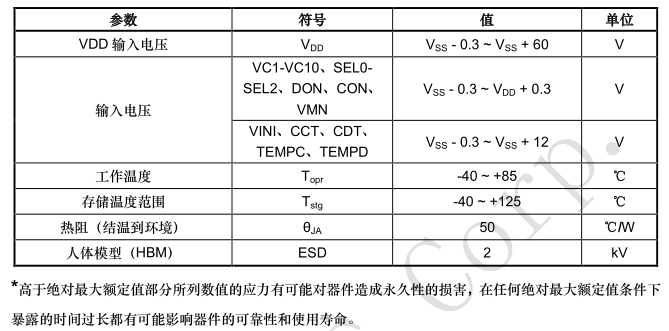

      四 参数

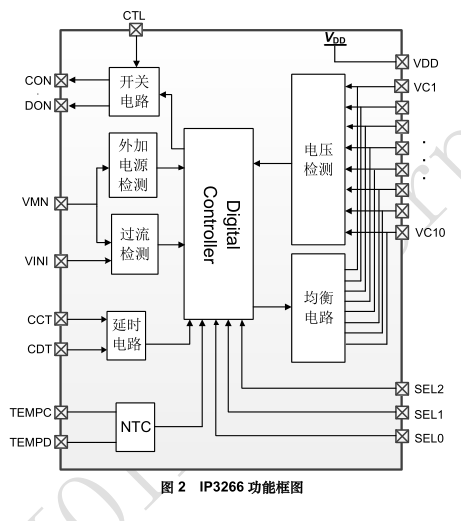

      五 框图
