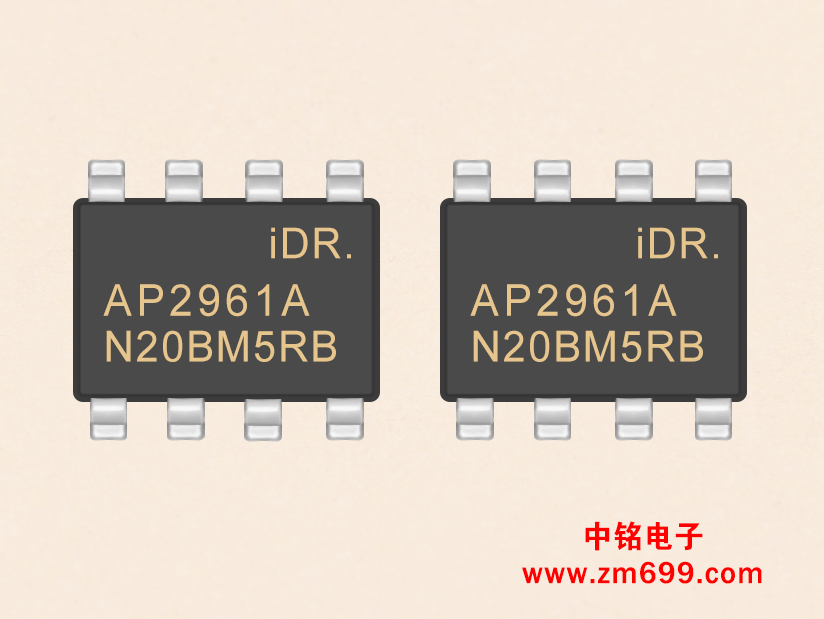

42V 3A CC/CV 降压转换器--AP2961A
一 概述
AP2961A是一款宽输入范围，CC/CV功能的降压芯片，既可以CV（恒压）输出也可以CC（恒流）输出。
AP2961A可在125kHz的开关频率下提供3A输出电流。
AP2961A不需要使用高成本的精密电流采样电阻，非常适用于有精确恒流需求的电池和适配器应用场合。
通过清除产生功耗的电流采样电阻，AP2961A相比传统恒流开关
稳压器拥有较高的转换效率。AP2961A提供了OVP引脚可实现过压保护功能。
AP2961A内部集成自适应栅极驱动，拥有EMI表现，在没有附加外围EMI器件的情形下仍可以通过EN55022 Class B EMC标准，这也进一步保证了高转换效率。保护特性包括逐周期限流，热关断以及短路频率折回等功能。芯片提供SOP8-PP封装，工作时仅需要较少的外围器件。
二 特性
z 承受42V输入电压瞬间浪涌
z 40V稳态工作
z 达3A输出电流
z 输出电压可达12V
z 125kHz开关频率
z 达91%的转换效率
z 稳定工作于低ESR瓷片电容应用以实现小型化设
z 集成过压保护
z 出色的EMI性能
z 无外置电流检测电阻的恒流控制可提高了效率，降低成本
z 通过电阻可调限流从1.5A到3.5A
z 达0.5V的线电压补偿
z ±7.5% CC恒流精度
z 2%反馈电压精度
z 其他特性集成软启动热关断
z SOP8-PP封装
三 应用
z 汽车充电器/适配器
z 可充电便携式设备
z 通用CC/CV供电
四 封装
五 应用电路图
.png)
.jpg){kind=small}
