3相半桥驱动芯片-IR2136
3相半桥驱动芯片
型号:IR2136
一、概述
IR2136是一款具有三相独立输出的高压、高速功率MOSFET和IGBT高低侧驱动芯片,其浮地通道能工作在600V的高压下,可用于驱动2个N型功率MOSFET或IGBT结构,该芯片逻辑输入电平兼容3.3V的CMOS或LSTTL逻辑输出电平,该芯片可以通过外部电流感应电阻传送信号对6个输出进行关断,实现过流保护功能,使能端可以同时关断6个输出通道。FAULT端信号用于提示过流或者欠压情况的发生,过流信号的自动清除时间可以通过外部可编程的RC延时网络提供。输出具有电流脉冲能力,传输延时具有匹配性,以简化在高频下的应用。
二、特性
◆ 高压范围达+600V
◆ 3.3V逻辑兼容
◆ 低DV/DT能力+-50V/nsec
◆ 自举工作的浮地通道
◆ 栅驱动电压范围10V-20V
◆ 高低侧欠压保护(UVLO)功能
◆ 防直通逻辑
◆ 过流关断所有通道
◆ 外部可编程的自动清除错误信号时间
◆ 建立的三相驱动
三、应用领域
◆ 电机驱动
◆ 空调/洗衣机
◆ 通用逆变器
◆ 微小/迷你逆变器驱动

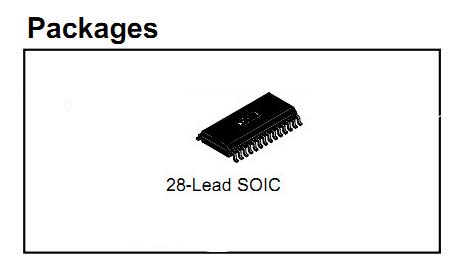

四、封装图

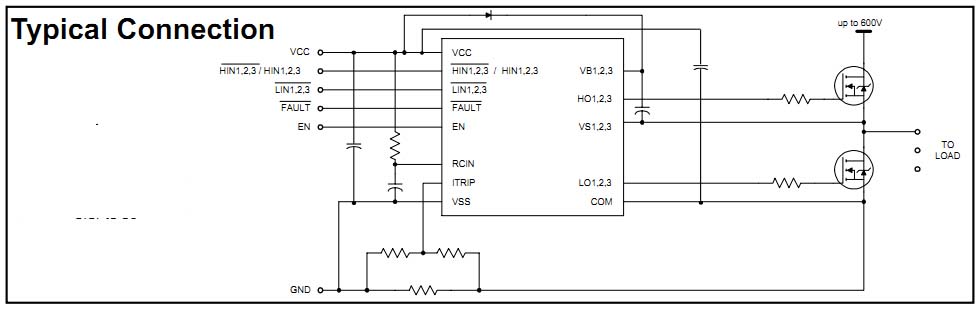

五、典型应用电路
