芯朋微代理商12V0.3A智能家电电源控制芯片PN8034应用方案

一、概述

   该访案为电磁炉用BUCK-BOOST方案开关电源的样板，提供了一种基于双路12V和5V,输出非隔离开关电源，使了Chipown设计研发的离线式集成电源控制芯片PN8034。PN8034集成PFM控制器及650V高雪蒯能力智能功率MOSFET，用于外围元器件极精简的小功事非隔离开关电源。PN8034内置高压启动模块，实现系统快速启动，超低待机功能。该芯片提供了究整的智能化保护功能，包括过载保护，欠压保护。过温保护。另外PN8034的降 频调制技术有助于改养EMI特性。

二、主要特征

  输入电压: 90~265V全电压输出功率: 3.6W

  输出电压: 12V

  输出电流: 0.3A±3%效率:>75%

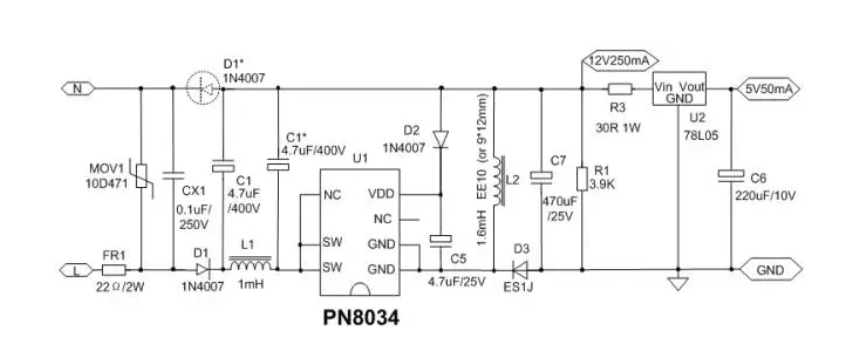

三、原理图

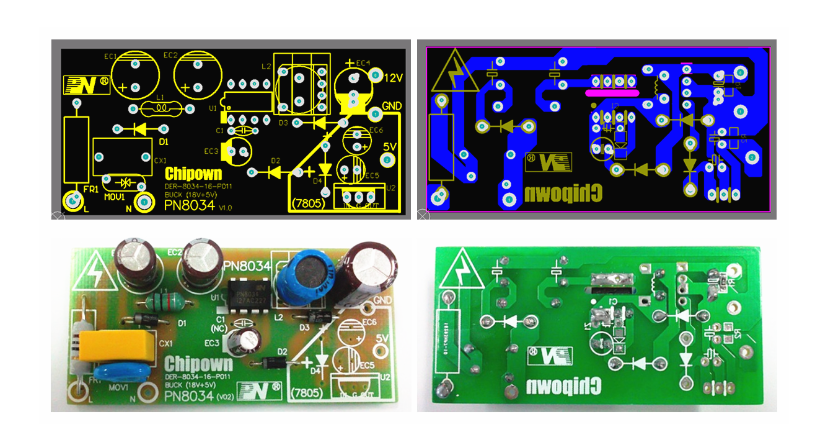

四、PCB及DEMO板

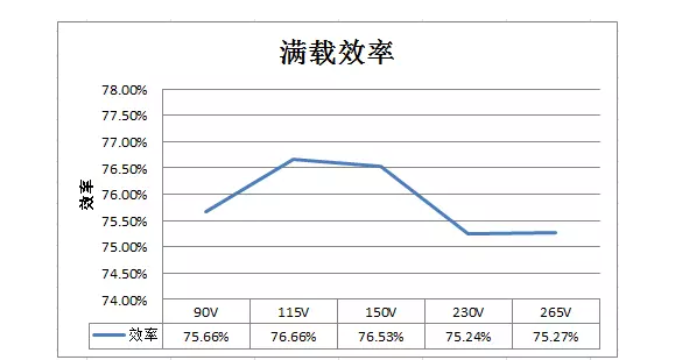

五、满载效率

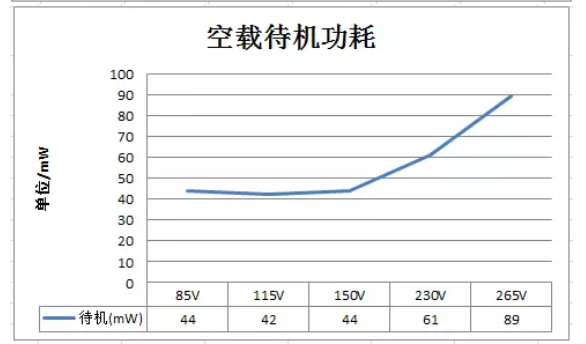

六、空载待机功耗

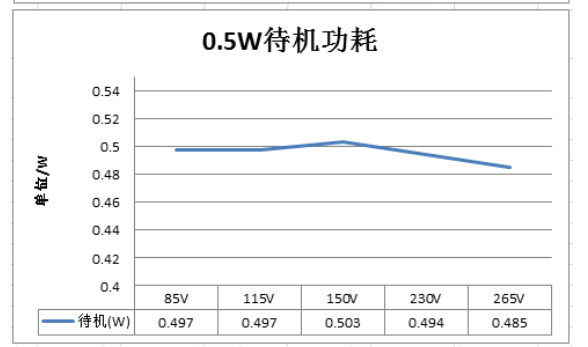

七、0.5W待机功耗

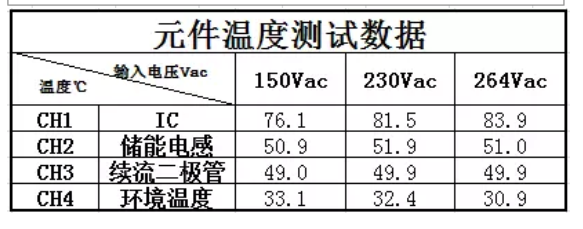

八、元件温度测试数据
