国硅集成电路NSH405M0PC替代替代凌欧（晶丰明源）LKS1D5004D智能功率模块ipm
国硅NSH405M0PC 是4A/500V半桥智能功率模块（IPM），采用 ESOP13 封装，
与凌欧（晶丰明源）LKS1D5004D 引脚、核心规格完全一致可PIN - to - PIN 直接替换，无需修改 PCB 与控制逻辑，
同时在保护机制、集成度与隔离能力上更具优势，适配直流无刷电机、

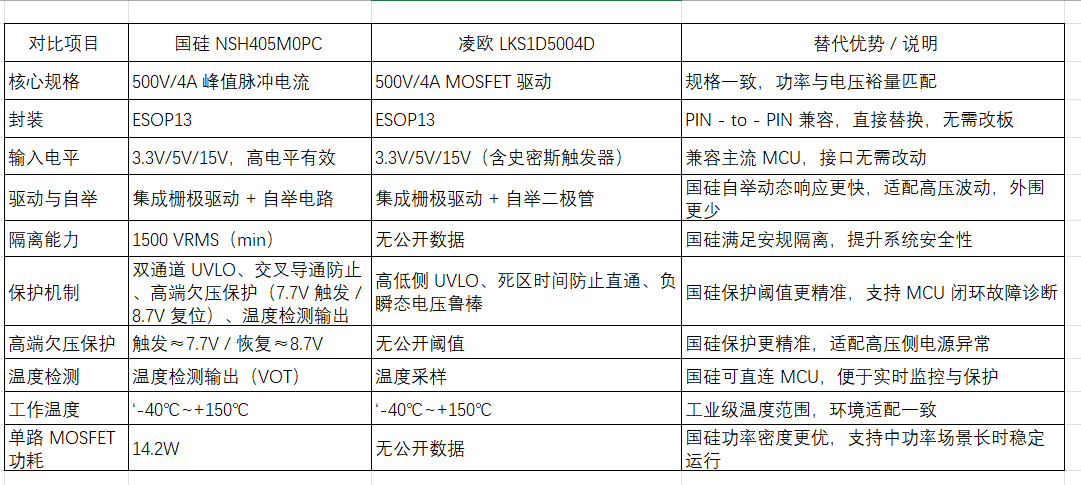

电动工具、工业电源等场景。 一、核心参数与功能对比
二、替代关键要点 1、硬件兼容 封装与引脚完全一致，无需修改 PCB 布局与焊盘。
自举电容（通常 0.1μF/50V）与 VCC 滤波电容参数通用，可沿用原设计。
电流采样：低侧 MOSFET 源极支持单电阻采样，与原方案一致。
2、软件适配 输入逻辑电平兼容，
无需调整 MCU GPIO 配置与 PWM 信号参数。 国硅温度检测输出（VOT）可直接接入 ADC，
新增故障诊断功能，提升系统信赖性。 高端欠压保护阈值差异小，若原程序无阈值依赖，无需修改；
有依赖则微调保护逻辑至 7.7V 触发 / 8.7V 复位。
3、性能优化 1500 VRMS 隔离可应对工业复杂电磁环境，降低 EMI 风险。 国硅自举电路动态响应更快，
适配更高开关频率（建议≤20kHz），减少开关损耗。 多重保护可降低电机堵转、
电源波动等故障导致的器件损坏风险。
三、典型应用场景（替代后性能不变 / 提升） 单相 / 三相直流无刷电机驱动（风扇、水泵、高速风筒）。
电动工具、小型伺服驱动、500V 级开关电源等。
- 国硅 IPM 供应与价格更稳定，适合批量生产，降低供应链风险。
