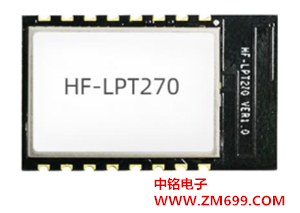

支持Wi-Fi 802.11b/g/n和BLE 5.0无线标准模块 HF-LPT270

一　功能描述

2.1.Wi-Fi无线组网

HF-LPT270的无线模块即可以配置成一个无线STA,也可以配置成AP。所以HF-LPT270逻辑上支持2个无线接口，一个作为STA，另一个接口相当于一个AP，其它STA可以通过这个模块的AP进行点对点通讯。所以，利用HF-LPT270可以提供十分灵活的组网方式，和网络拓扑。

<说明>:AP:即无线接入点，是一个无线网络的中心节点。通常使用的无线路由器就是一个AP，其它无线终端可以通过AP相互连接。

STA:即无线站点，是一个无线网络的终端。如笔记本电脑、PDA等。

二　产品特点

*支持Wi-Fi 802.11b/g/n和BLE 5.0无线标准

*采用RISC架构soc芯片，主频最高160MHz，276KB RAM, 1MB或2MBFlash

*支持Wi-Fi/BLE转UART数据通讯

*支持Wi-Fi STA/AP/AP+STA工作模式

*支持蓝牙方式SmartBLELink配网

*支持Wi-Fi SoftAP方式SmartAPLink配网和Sniffer方式SmartLink配网?支持无线和远程升级固件，提供无线批量配置工具

*可提供SDK开发包，支持二次开发

*支持内置PCB天线或者外置IPEX接口的天线选项

*3.3V单电源供电

*尺寸:■HF-LPT270:22.5mmx13.5mmx3mm，SMT18封装

三　工作模式

HF-LPT270模块支持串口透明传输模式。这一模式的优势在于可以实现串口即插即用，从而最大程度的降低用户使用的复杂度。模块工作在透明传输模式时，用户仅需要配置必要的参数。上电后，模块自动连接到默认的无线网络和服务器。因为在这种模式下，模块的串口总是在透明传输模式下工作，所以用户只要将其看作虚拟串口。简言之，将模块作为无线收发数据的串口看待，无需对用户设备任何改变即可轻松收发无线数据。透明传输模式完全兼容用户自己的软件平台，减少了集成无线数据传输的软件开发工作量。用户需要预设的参数通常有:

*无线网络参数

◆网络名称(SSID)

◆安全模式

密钥

*默认TCP/UDP连接参数

◆协议类型

◆连接类型(Server或Client)

◆目的端口

◆目的IP地址

串口参数

◆波特率

◆数据位

◆检验位

◆停止位
