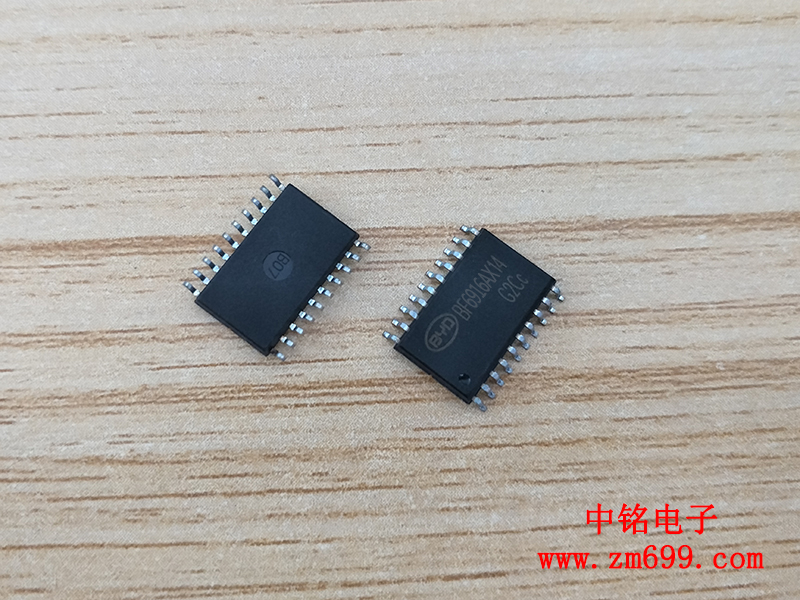

型号：BF6916AX

一、概述

   BF6910AX是基于27个电容检测通道的芯片，它可以用来检测近距离感应或者触摸。其内置MCU,可灵活配置，通过配置可实现按键、滚轮、滑条等多种应用。

BF6916AX通过IIC和UART与主机进行通信。

BF6916AX包含一个主频为24MHz的单片机内核和一些其他外围设备.

二、特性

   * 工作电压：2.7~5.5V

   * 工作温度：-40℃~+85℃

   * 储蓄温度：-40℃~+125℃

   * 32K FLASH

   * 支持2K EEPROM

   * 256(内部)+768（外部）字节 SRAM

   * 内置两路RC振荡电路（1MHz与32KHz）

   * 支持Timer3外部32768Hz晶振输入

   * 8051内核，基于标准8051指令流水线结构的8位单片机

   * 工作频率：24M，一个指令周期包括4个系统时钟周期

   * 最大封装支持27个电容按键输入，所有按键输入口可以复用为IO

   * 最大封装支持29个双向输入/输出口，其中COM口I/O支持80mA灌电流。

   * 两路可单独配置的16为PWM，支持两组IO映射

   * 4个16位定时器，具有溢出中断，其中定时器0/1使用系统时钟分频，定时器2时钟使用系统时钟分频和内部RC时钟（32kHz） 时钟，定时器3使用内部32KRC或外部振时钟

   * 3个外部中断，外部中断0和1有低电平、高电平、上升沿、下降沿四种中断方式可选外部中断2仅支持上升沿、下降沿中断方式，外部中断0、1支持两组IO映射

   * 低电压检测中断，下降沿3.8V产生中断

   * 支持空闲模式，唤醒时间18ms-2.3s

   * 睡眠模式可通过外部中断0/1/2、TIMER3中断以及IIC从中断唤醒

   * 最大封装支持5路和8位AD检测（SOP32），与电容按键输入口复用

   * IIC硬件从机通信模式，可支持标准模式100K或快速模式400K

   * 2路8051标准UART通信

   * 支持硬件14*7LED矩阵扫描

   * 两级中断优先级可选

   * 中断电源

     --电容按键中断（ADC检测中断）

     --外部中断0，1，2

     --Timer0, Timer1, Timer2

     --IIC从机通信中断

     --UART中断

     --LED中断、LVDT中断

     --看门狗（WDT）中断

  * 支持掉电复位，掉电电压2.4V/3V可选

  * 看门狗定时器，使用内部32KHz时钟

  * 各种按键灵敏度可独立控制，配置灵活

  * 内置抗RF加强模块

  * 封装型号：SOP16/SOP20/SOP28/SOP32

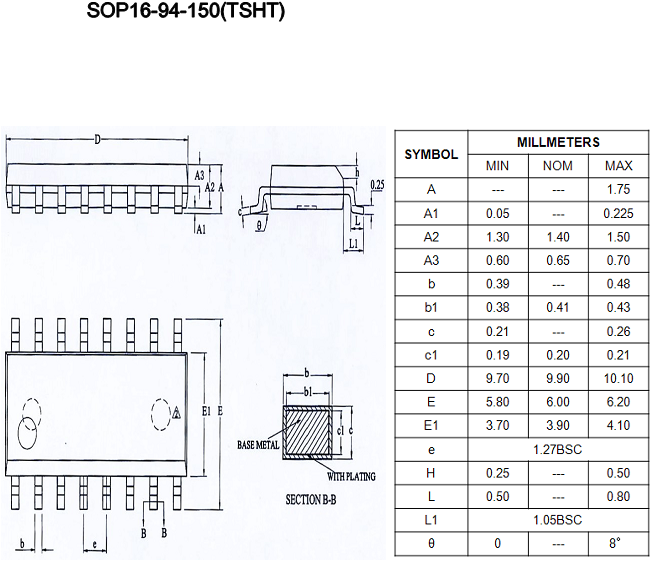

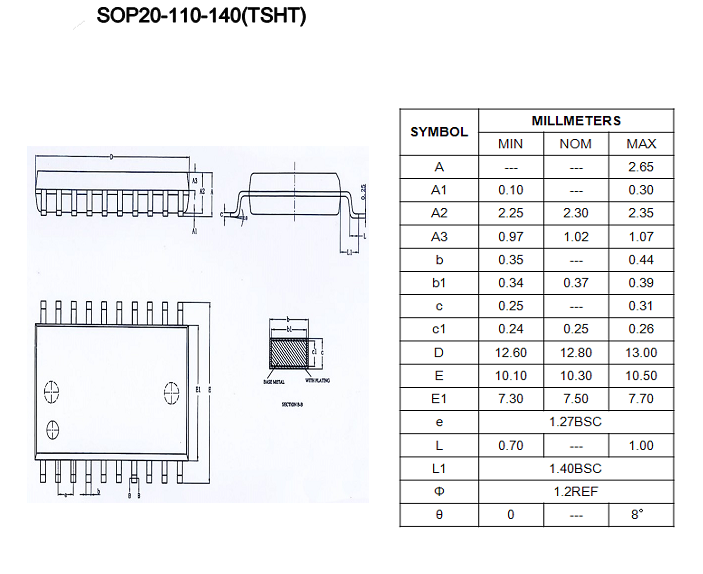

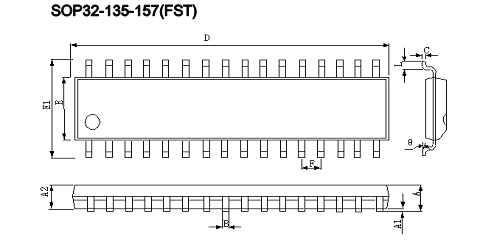

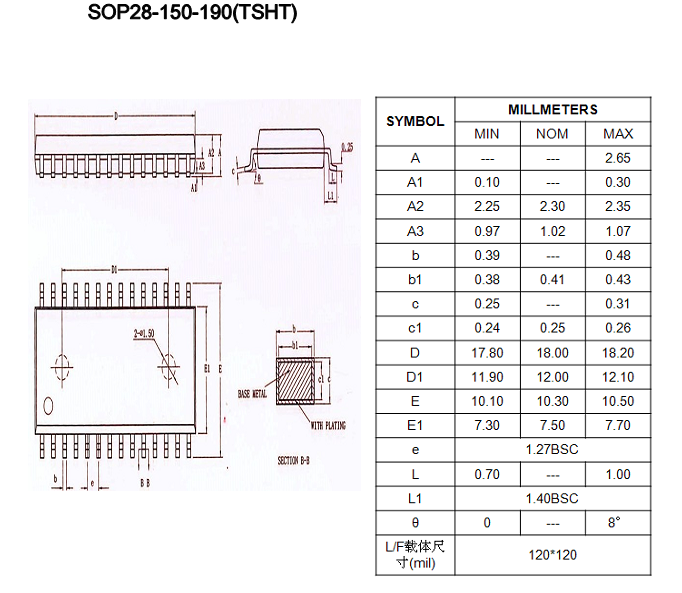

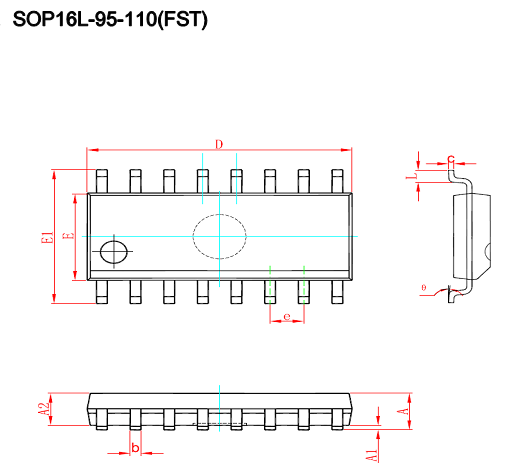

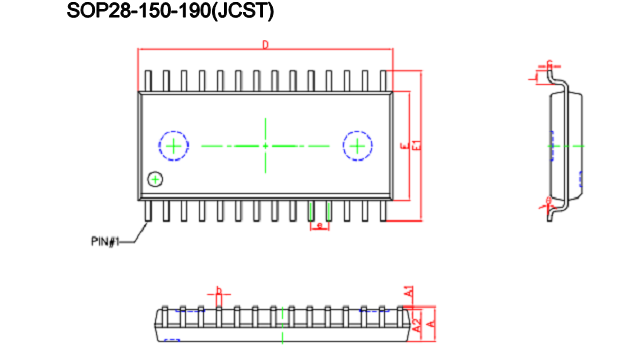

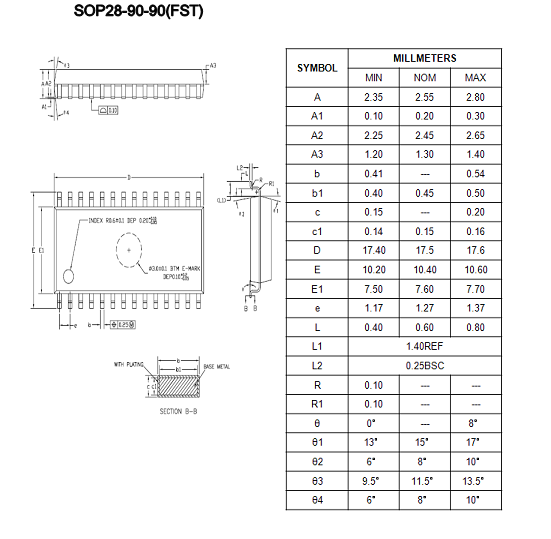

三、封装/订购信息

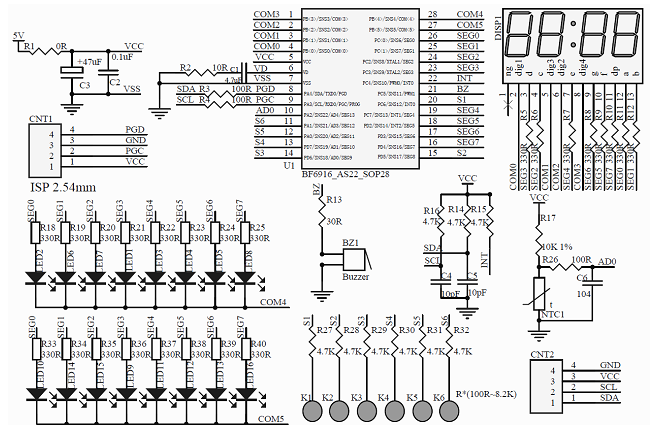

四、典型应用电路
