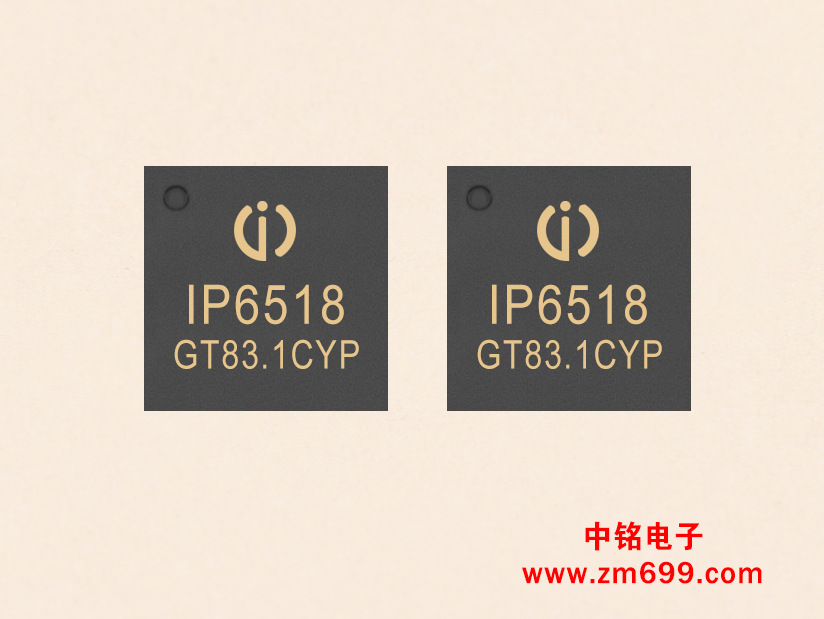

输出 45W,集成 Type-C PD 输出和各种快充输出协议IC--IP6518

产品分类: 车充
    IP6518 是一款集成同步开关的降压转换器、支持 13 种输出快充协议、支持 Type-C 输出和 USB PD 协议,为车载充电器、快充适配器、智能排插提供解决方案。IP6518 内置功率 MOS,输入电压范围是 10.5V到 32V,输出电压范围是 3V 到 20V,能提供45W 的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有:3V@3.6A,5V@3.4A,7V@3A,9V@3A,12V@3A,15V@1.5A,20V@2.3A。IP6518 的降压转换效率 97%。
    订购热线:400-788-7770
    集成5W无线充发射的3A充电/3A放电移动电源SOC--IP5566
    集成5W无线充发射的3A充电/3A放电移动电源SOC--IP5566
    集成DCP输出协议的SOC IC--IP6536输出2.4A/3.1A
    集成DCP输出协议的SOC IC--IP6536输出2.4A/3.1A
    IP6536 是一款集成同步开关的降压转换器、支持 DCP(BC1.2、Apple 和三星)输出协议,为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。 IP6536内置功率 MOS,输入电压范围是 8V到 32V,输出电压 5V,最大能提供 3.1A 的输出电流。VIN=12V,输出 5V/2.4A, IP6536 的板端转换效率高达 92.4%。 IP6536的输出具有CV/CC特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。
    输出22.5W,集成快充输出协议的降压SOC--IP6525S
    输出22.5W,集成快充输出协议的降压SOC--IP6525S
    IP6525S是一款集成同步开关的降压转换器、 支持多种输出快充协议,为车载充电器、快充适配 器、智能排插提供完整的解决方案。 IP6525S内置功率MOS,输入电压范围是5.2V到32V,输出电压范围是 3V到12V,能提供22.5W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有 5V/ 3.4A, 9V/2.0A,12V/1.5A。 IP6525S具有过流点自动调节功能,当SCP,低压快充协议握手成功后,支持5V/4.5A,4.5V/5A。 IP6525S的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗 引起的电压下降。 IP6525S具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。

            输出45W,集成Type-C PD输出和各种快充输出协议IC--IP6518

      一 概述

      IP6518是一款集成同步开关的降压转换器、支持13种输出快充协议、支持Type-C输出和USB PD协议,为车载充电器、快充适配器、智能排插,提供的解决方案。IP6518 内置功率 MOS,输入电压范围到10.5V到32V,输出电压范围是3V到20V,能提供45W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有:3V@3.6A,5V@3.4A,7V@3A,9V@3A,12V@3A,15V@1.5A,20V@2.3A。IP6518的降压转换效率97%。IP6518的输出具有CV/CC特性,当输出电流小于设定值,输出CV模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。IP6518的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。



      二 特性

      同步开关降压转换器

      * 内置功率MOS

      * 输入工作电压范围:10.5V到32V

      * 输出电压范围:3V到20V,根据快充协议自动调整

      * 输出功率:45W(3V@3.6A,5V@3.4A,9V@3A,12V@3A,15V@2.3A,20V@2.3A)

      * 输出电压有线补功能,125mv/A

      * 输出具有CV/CC特性(输出电流小于设定值,输出CV模式;输出电流大于设定值,输出CC模式)

      * 转换效率高达97%

      * 软启动功能

      * 通过外接电阻可设定开关频率150k,220k,350k

      支持Type-C输出接口和USB PD协议

      * 支持5V、7V、9V、12V、15V、20V PD输出协议

      输出快充

      * 支持BC1.2、Apple、三星协议

      * 支持高通QC2.0和QC3.0(认证编号:4787930010-2)

      * 支持MTK PE+1.1和MTK PE+2.0

      * 支持华为快充协议FCP和SCP

      * 支持三星快充协议AFC

      *支持展讯快充协议SFCP

      多重保护、高可靠性

      *输入过压、输入欠压、输出短路、输出过流保护

      *整机过温保护

      *ESD 4KV,直流耐压48V



      三 应用

      车载充电器

      快充适配器





      四 应用原理图
