集成7种协议、用于USB端口的快充协议芯片—IP2161
一 概述
IP2161是一款高度集成的、用于USB输出端口的快充协议IC。其主要功能是解析接入 USB端口的充电设备的快充请求，然后根据解析的快充协议通知 USB端口调整输出电压。IP2161支持自动检测USB端口接入设备的充电协议类型并进行协议切换，能响应不同协议的充电电压请求。IP2161支持对USB端口进行多种协议解析，包括HVDCP QC3.0/QC2.0（Quick Charge）Class A，FCP，（Hisilicon® Fast Charge Protocol），AFC（Samsung® Adaptive Fast Charge），SFCP（Spreadtrum® Fast Charge，Protocol），以及 Apple 2.4A，BC1.2和三星2.0A普通充电控制。IP2161实时监测DP，DM引脚电压，当检测到接入USB端口的待充设备为非快充设备类型时，通过改变 DP，DM两个引脚的电压来握手不同的设备。当检测到接入USB端口的待充设备为快充设备类型时，能自动识别快充类型并对协议请求进行解析和响应从而完成与待充电设备的握手过程，然后按照协议请求通过 FB引脚SOURCE或SINK电流，调整反馈环路的反馈电压，从而调节快充电压；当输出电压为默认的 5V时，FB引脚则不进行调整。IP2161不对充电环路进行控制，实际的充电环路和充电电流则由适配器和接入的USB端口设备决定。
二 特性
*支持7种USB端口充电协议
*支持多种充电协议控制（QC3.0/QC2.0，FCP， AFC,SFCP以及Apple 2.4A,BC1.2和三星2.0A）
*支持自动选择快充协议或普通充电控制
*支持 QC3.0/QC2.0 Class A充电协议
*高通证书编号：478786303-2
*支持 QC3.0 Class A: 3.6V~12 V (0.2V/step)
*支持 QC2.0 Class A: 5 V, 9 V和12V
*支持华为FCP快充5V和9V电压配置
*支持三星AFC快充5V和9V电压配置
*支持展讯SFCP快充5V，9V和12V电压配置
*支持Apple 2.4A：DP = 2.7V，DM=2.7V
*支持三星2.0A,DP=1.2V,DM1.2V
*支持BC1.2:DP与DM短接
*SEL可配置快充协议请求的电压为12V或9V或5V
*自动检测DP,DM上电压对应的快充请求，通过调节FB精确控制输出电压
*低静态功耗IQ = 66uA(Typ.))
*工作电压范围：3V~5.5V
*Package:SOT23-6
三 应用
USB功率输出接口、移动电源、车载充电器
智慧手机、平板电脑、网络笔记本、数字相机
蓝牙配件所用的电池充电器

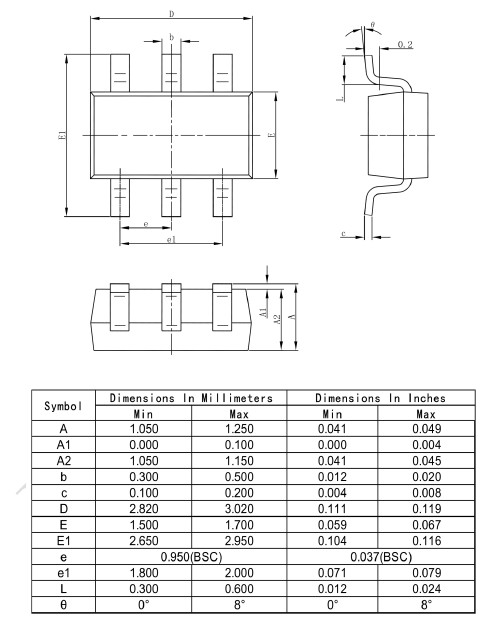

四 封装
五 应用电路图
.jpg){kind=small}
