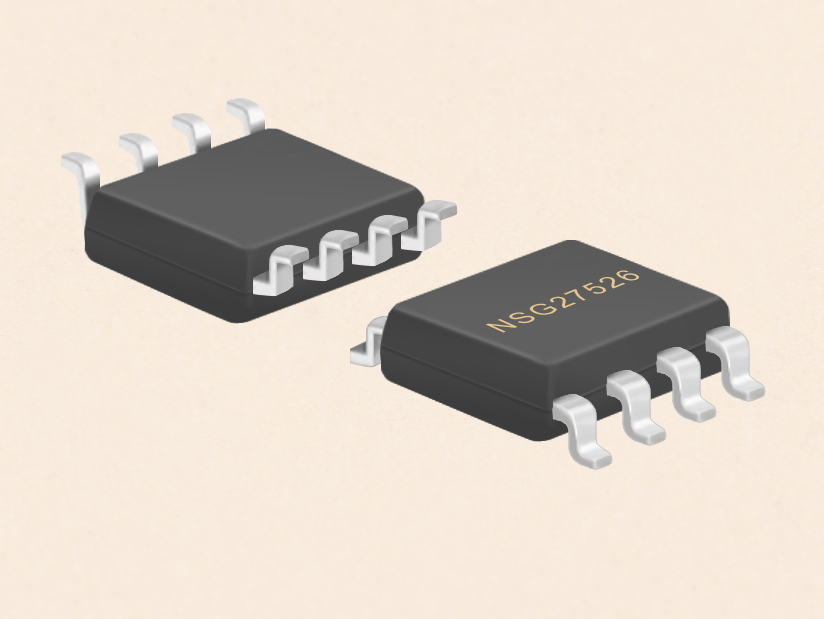

国硅集成NSG27526双通道、双使能4A超高速功率开关驱动芯片
产品分类： 栅极驱动IC
NSG27526器件是双通道、高速、低侧栅极驱动器，此器件能够有效地驱动MOSFET和绝缘栅极型功率管（IGBT）电源开关。NSG27526能够将高达4A拉电流和4A灌电流的高峰值电流脉冲传送到电容负载，此器件还具有轨到轨驱动能力和典型值为20ns的极小传播延迟。
订购热线：18929103949
国硅集成NSG27526双通道、双使能4A超高速功率开关驱动芯片
一、产品概述
NSG27526器件是双通道、高速、低侧栅极驱动器，此器件能够有效地驱动MOSFET和绝缘栅极型功率管（IGBT）电源开关。NSG27526能够将高达4A拉电流和4A灌电流的高峰值电流脉冲传送到电容负载，此器件还具有轨到轨驱动能力和典型值为20ns的极小传播延迟。除此之外，此驱动器特有两个通道间相匹配的内部传播延迟，这一特性使得此驱动器非常适合于诸如同步整流器等对于双栅极驱动有严格计时要求的应用。这还使得两个通道可以并连，以有效地增加电流驱动能力或者使用一个单一输入信号驱动两个并联在一起的开关。输入引脚阈值基于TTL和CMOS兼容低压逻辑，此逻辑是固定的并且与VDD电源电压无关。高低阈值间的宽滞后提供了出色的抗扰度。
NSG27526器件是双通道、高速、低侧栅极驱动器，此器件能够有效地驱动MOSFET和绝缘栅极型功率管（IGBT）电源开关。NSG27526能够将高达4A拉电流和4A灌电流的高峰值电流脉冲传送到电容负载，此器件还具有轨到轨驱动能力和典型值为20ns的极小传播延迟。除此之外，此驱动器特有两个通道间相匹配的内部传播延迟，这一特性使得此驱动器非常适合于诸如同步整流器等对于双栅极驱动有严格计时要求的应用。这还使得两个通道可以并连，以有效地增加电流驱动能力或者使用一个单一输入信号驱动两个并联在一起的开关。输入引脚阈值基于TTL和CMOS兼容低压逻辑，此逻辑是固定的并且与VDD电源电压无关。高低阈值间的宽滞后提供了出色的抗扰度。
二、产品特性
两个独立的栅极驱动通道
兼容TTL和 CMOS逻辑输入
4A/4A峰值灌电流/拉电流
低至-10V的输入逻辑保护
针对每个输出的独立使能功能
当输入悬空时输出保持在低电平
在VDD欠压闭锁（UVLO）期间，输出保平（以确保加电和断电时的无毛刺脉冲运
-10~25V输入电压范围
工作范围：4.5V~25V
短暂传播延时：20ns
短暂上升和下降时间
宽温度范围：-40℃~125℃
封装SOP8
两个独立的栅极驱动通道
兼容TTL和 CMOS逻辑输入
4A/4A峰值灌电流/拉电流
低至-10V的输入逻辑保护
针对每个输出的独立使能功能
当输入悬空时输出保持在低电平
在VDD欠压闭锁（UVLO）期间，输出保平（以确保加电和断电时的无毛刺脉冲运
-10~25V输入电压范围
工作范围：4.5V~25V
短暂传播延时：20ns
短暂上升和下降时间
宽温度范围：-40℃~125℃
封装SOP8
三、应用范围
开关电源
DC-DC 转换器
用于数字电源控制器的伴随栅极驱动器器件
太阳能、电机控制
IGBT/MOSFET驱动器
开关电源
DC-DC 转换器
用于数字电源控制器的伴随栅极驱动器器件
太阳能、电机控制
IGBT/MOSFET驱动器

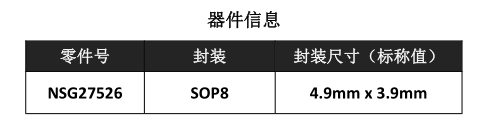

四、器件信息
.png)

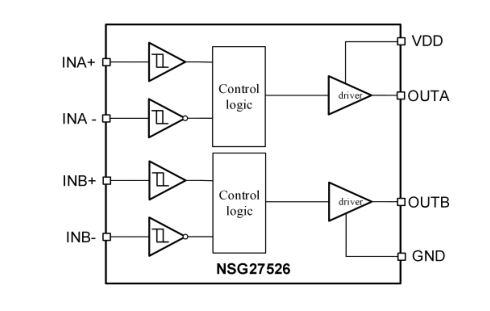

五、简化示意图
.jpg){kind=small}
