国硅集成代理商提供700V大电流、高低侧栅极驱动芯片NSG2184
产品分类： 栅极驱动IC
NSG2184 是高压、 高速功率 MOSFET/IGBT 高低侧驱
动系列芯片， 具有单输入信号同时控制两个传输通道。
内部集成了高、 低侧欠压锁定电路、 过压钳位电路、
和防直通锁定电路等保护电路， 具备大电流脉冲输出
能力， 逻辑输入电平兼容低至 3.3V 的 CMOS 或
LSTTL 逻辑输出电平， 输出电流能力最大可达 4A， 其
浮地通道最高工作电压可达 700V。 可用于驱动 N 沟道
高压功率 MOSFET/IGBT 等器件。
订购热线：18929103949
国硅集成代理商提供700V大电流、高低侧栅极驱动芯片NSG2184
一、概述

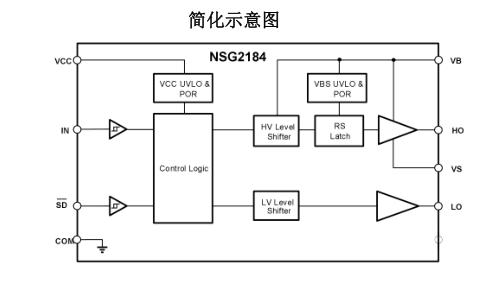

NSG2184是高压、高速功率MOSFET/IGBT高低侧驱动系列芯片，具有单输入信号同时控制两个传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路、和防直通锁定电路等保护电路， 具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A， 其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率 MOSFET/IGBT等器件。
二、特性
自举工作的浮动通道
最高工作电压为700V
兼容3.3V, 5V和15V输入逻辑
dV/dt耐受能力可达±50V/nsec
Vs负压耐受能力达-9V
栅极驱动电压：10V到20V
高、低侧欠压锁定电路
--欠压锁定正向阈值8.9V
--欠压锁定负向阈值8.2V
防直通死区逻辑
--内置400ns死区时间
芯片开通/关断传输延时
--Ton/Toff=530ns/130ns）
最高工作电压为700V
兼容3.3V, 5V和15V输入逻辑
dV/dt耐受能力可达±50V/nsec
Vs负压耐受能力达-9V
栅极驱动电压：10V到20V
高、低侧欠压锁定电路
--欠压锁定正向阈值8.9V
--欠压锁定负向阈值8.2V
防直通死区逻辑
--内置400ns死区时间
芯片开通/关断传输延时
--Ton/Toff=530ns/130ns）
高低侧延时匹配
驱动电流能力：
--拉电流/灌电流=4.0A/4.0A
符合RoSH标准

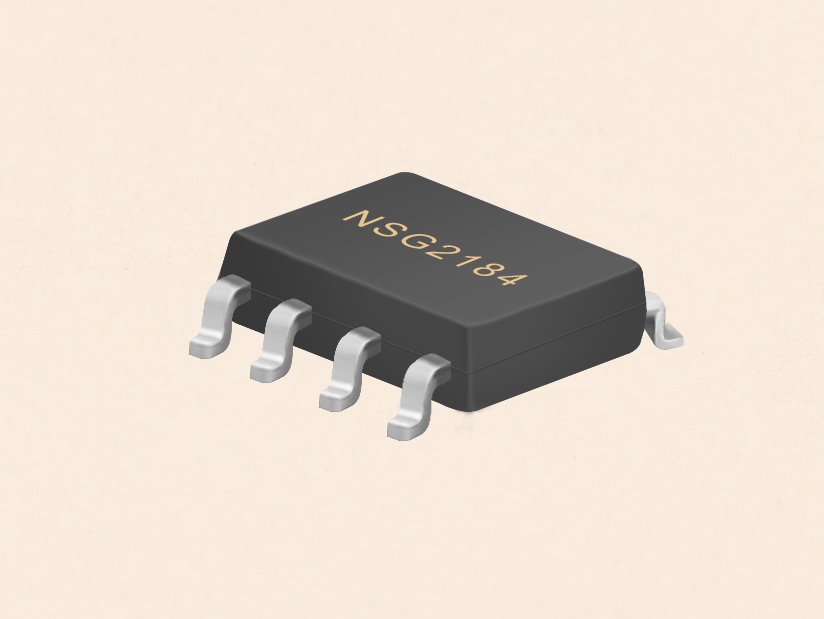

SOP8 (S)
驱动电流能力：
--拉电流/灌电流=4.0A/4.0A
符合RoSH标准
SOP8 (S)
三、应用
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动程序
空调/洗衣机
通用逆变器
微型逆变器驱动程序

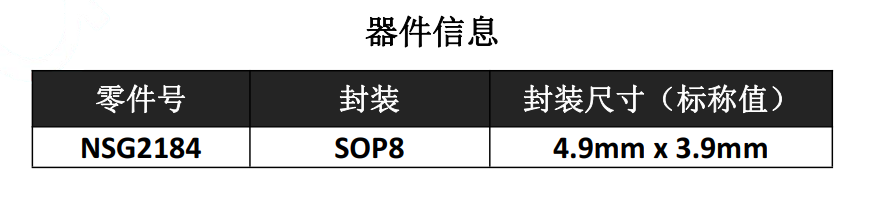

四、封装/订购信息
.png)
五、典型应用电路
.jpg){kind=small}
