国硅集成电路500V半桥智能IPM模块NSH305M0PC可替代凌欧LKS1D5003D
产品分类： IPM
NSH305M0PC是一款专为电机驱动应用设计的3A、500V半桥智能IPM模块。该器件采用小巧的ESOP13封装，集成了3A/500V的MOSFET栅极驱动器和自举升压功能。其设计灵活，可广泛应用于单相和三相直流无刷电机驱动系统中。
订购热线：18929103949
国硅集成电路500V半桥智能IPM模块
NSH305M0PC可替代凌欧LKS1D5003D
一、描述
NSH305M0PC是一款专为电机驱动应用设计的3A、500V半桥智能IPM模块。该器件采用小巧的ESOP13封装，集成了3A/500V的MOSFET栅极驱动器和自举升压功能。其设计灵活，可广泛应用于单相和三相直流无刷电机驱动系统中。
二、特性
双通道均具备欠压锁定功能
高电平有效，支持3.3V、5V与15V电平输入
集成栅极驱动与自举升压功能
温度检测输出，可接入MCU实现智能控制
内置交叠导通预防逻辑
绝缘耐压不低于1500 VRMS
最高工作电压500V
25℃环境下峰值脉冲电流达3A
单颗MOSFET最大功耗为14.2W
高侧欠压保护
高电平有效，支持3.3V、5V与15V电平输入
集成栅极驱动与自举升压功能
温度检测输出，可接入MCU实现智能控制
内置交叠导通预防逻辑
绝缘耐压不低于1500 VRMS
最高工作电压500V
25℃环境下峰值脉冲电流达3A
单颗MOSFET最大功耗为14.2W
高侧欠压保护
——触发阈值：7.7V
——恢复阈值：8.7V
三、应用
直流无刷电机控制

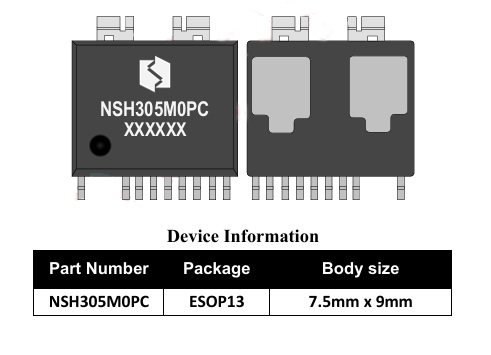

四、封装订购信息

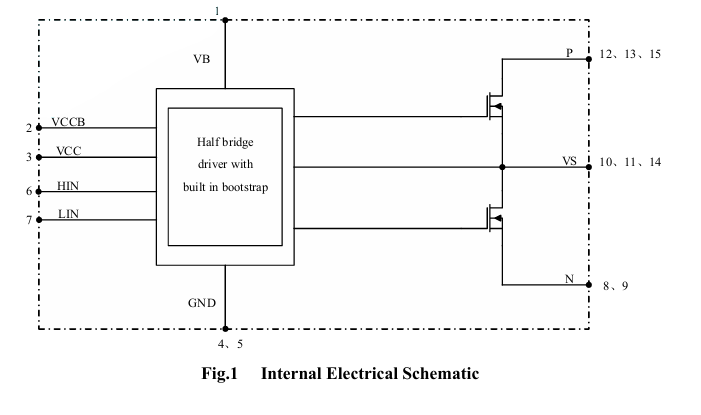

五、典型应用电路
NSH305M0PC 是国硅集成电路的500V半桥智能功率集成模块，常用于中高压电源与电机控制，具备高压隔离、对称驱动与完善保护，适配工业 / 新能源场景。可替代凌欧LKS1D5003D，NSH305M0PC智能IPM模块方案应用资料及参考手册请咨询国硅集成代理商东莞市中铭电子，专业的FAE提供技术支持服务。
