国硅集成70OV大电流高、低侧电机驱动芯片

NSG6020适用于无人机电机控制

一、概述

NSG6020是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片，具有两个独立地传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。

二、产品特性

自举工作的浮动通道
最高工作电压为700V
兼容3.3V,5V和15V输入逻辑
dV/dt耐受能力可达±50V/nsec
Vs负压耐受能力达-9v
栅极驱动电压：10V到20V
高、低侧欠压锁定电路
-欠压锁定正向阈值8.9V
-欠压锁定负向阈值8.2V
芯片开通/关断传输延时
 Ton/Toff=130ns/130ns
防止直通保护
-死区时间250ns
高低侧延时匹配
驱动电流能力：
-拉电流/灌电流=4.0A/4.0A
符合RoSH标准

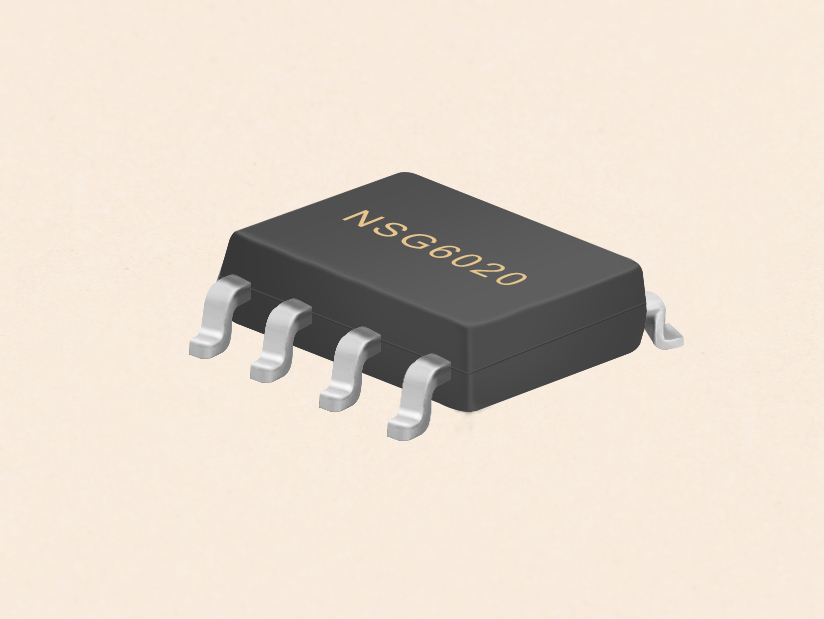

SOP8(S)

三、应用范围

电机控制
微型逝变譽駆动A
空调/洗衣机
通用逆变器

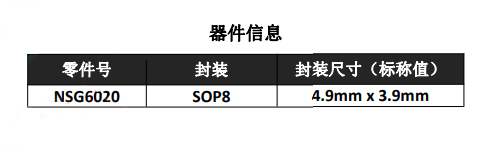

四、器件信息

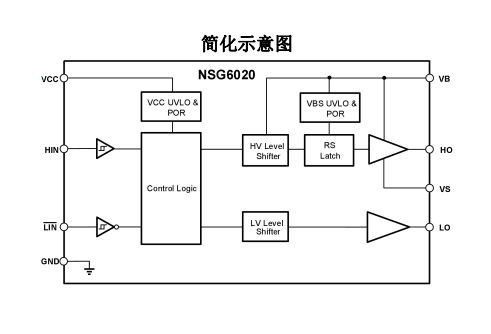

五、简化示意图
