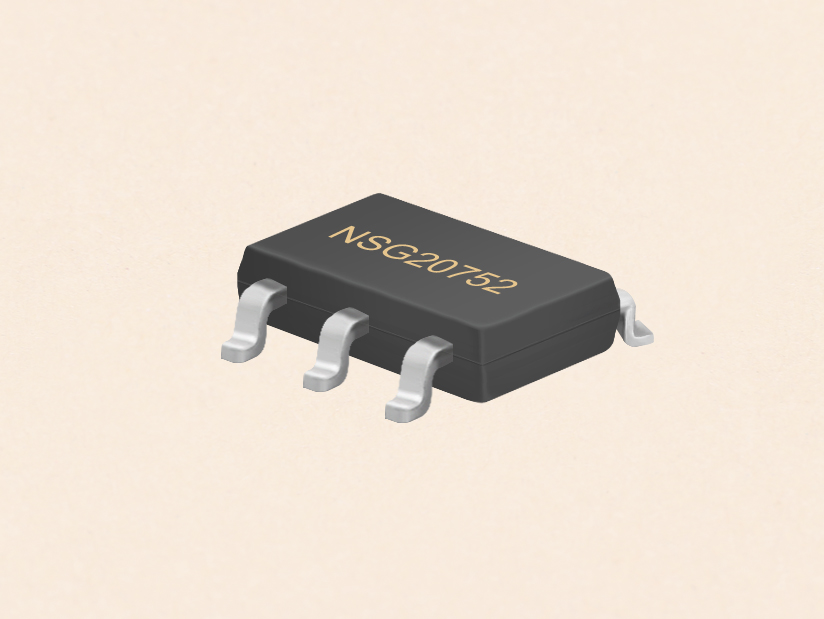

国硅集成200V单相高侧功率栅极驱动芯片NSG20752应用电机控制
产品分类： 栅极驱动IC
NSG20752是一款高压、高速功率MOSFET高侧驱动芯片。NSG20752采用高低压兼容工艺使得高侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电乎，输出具有大电流脉冲能力。NSG20752其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达200V。NSG20752 采用SOT23-6 封装，可以在-40'C至125℃C温度范围内工作。
订购热线：18929103949
国硅集成200V单相高侧功率栅极驱动芯片NSG20752应用电机控制
一、概述
NSG20752是一款高压、高速功率MOSFET高侧栅极驱动芯片。NSG20752采用高低压兼容工艺使得高侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电乎，输出具有大电流脉冲能力。NSG20752其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达200V。NSG20752 采用SOT23-6 封装，可以在-40'C至125℃C温度范围内工作。
二、特性
自举工作的浮地通道
最高工作电压为+200V
兼容3.3V,5V和15V输入逻辑
dVs/dt耐受能力可达±50V/ns
Vs负偏压能力达-9V
栅极驱动电压从10V到20V
集成欠压锁定电路
-欠压锁定正向阈值8.9V
一欠压锁定负向阈值8.2V
芯片传输延时特性
-开通/关断传输延时Ton/Toff=130ns/130ns
-延迟匹配时间小于50ns
宽温度范围-40°C~125°C
输出级拉电流/灌电流能力290mA/600mA
符合RoSH标准
SOT23-6
三、应用
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

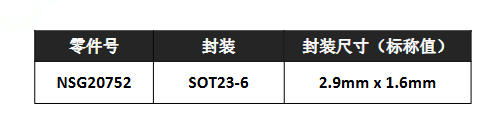

四、封装/订购信息

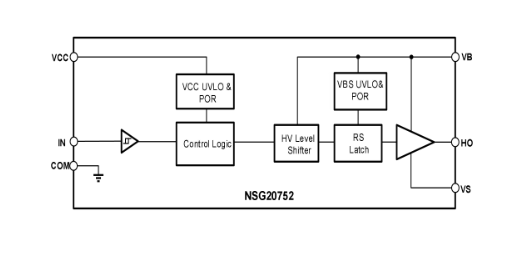

五、典型应用电路
.jpg){kind=small}
