符合iphone12低成本、兼.容WPC v1.2.4协议的5W无线充电发射控制器--IP6805U

一 概述

IP6805U是一款无线充电发射端控制SoC芯片，兼.容WPC Qi v1.2.4标准，支持A11或A11a线圈，支持5W充电。IP6805U通过analog
ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6805U解码从接收器发送的通信数据包，然后用PID算法来改变振荡
频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6805U停止电力传输。
IP6805U片内集成驱动电路和功率MOS，电压&电流两路 ASK通讯解调模块；方案集成度高，可降低方案尺寸和BOM成本。(注：此芯片符.合iphone12手机无线充功能)

二 特性

兼.容WPC v1.2.4标.准
支持5W应用
输入耐压达16V
集成NMOS全桥驱动和全桥功率MOS
集成内部电压/电流解调
支持FOD异物检测功能

*高灵敏静态异物检测
*支持动态FOD检测
低静态功耗和效率
*静态电流10mA
*实测系统充电效率
兼.容NPO电容和CBB电容
针.对供电能力不足的USB电源有动态功率调整
功能（DPM）
*支持低至5V 500mA的充电器
输入过压，过流保护功能
可支持2路LED指示
封装ESOP8

三 应用

*背夹、无线充电底座
*车载无线充电设备

另外主要应用领域：

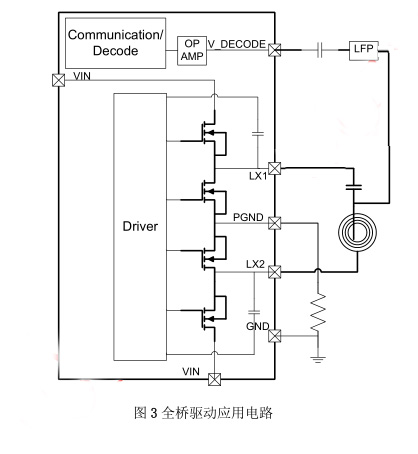

四 应用电路图
