二、主要特性如下：
宽电压范围：1.65~5.5V
工作温度范围（TA）：-40℃~+105℃
处理器内核
  ARM Cortex-M0+
  支持用户/特权模式
  支持中断向量表重定向（VTOR）
  最高主频48Mhz
  SWD调试接口
  24bit Systick定时器
  单周期乘法器
低功耗技术平台
  典型运行功耗120uA/MHz@48Mhz
  Sleep模式：5uA
  DeepSleep模式，RTC走时+全部RAM保持+CPU内核保持：1.5uA
存储器
  384/256/128Code Flash，擦写寿命：100,000次
  8KB Data Flash，擦写寿命：500,000次
  Flash数据保存时间：10年@85℃
  用户代码保护
  32/32/16KB RAM空间
丰富的模拟外设
  高可靠、可配置BOR电路（支持4级可编程下电复位阈值）
  超低功耗PDR电路（支持4级可编程下电复位阈值）
  可编程电源监测模块（SVD）
  2x低功耗模拟比较器
  12bit 2Msps SAR-ADC，最多23个外部输入通道

  内置基准电压产生电路
  温度传感器，精度+/-5℃
电容触摸按键
  最大支持14个独立按键通道
  支持按键电容范围：5~50pF
  Baseline调校
  低功耗
  防水功能
  硬件滤波
通用通信接口
  UART*6
  SPI*4，主从模式
  I2C*4，主机模式
  I2C_SMBUS*2，主从模式
  7通道外设DMA
  可编程CRC校验模块
定时资源
  TAU定时器阵列，包含12个独立通道
  16bit 4通道高级定时器*1
  16bit基本定时器*1
  24-bit Systick*1
  16bit 2通道低功耗定时器*1
  看门狗定时器*2
  低功耗实时时钟日历（RTCC），带有数字调校功能，调校精度+/-0.476ppm
LCD/LED段码显示驱动电路
  最大支持4COM×44SEG / 6COM×42SEG / 8COM×40SEG
  1/3 bias、1/4bias
  片内电阻分压
  支持休眠显示
  最大8×32 LED驱动
安全算法
  AES硬件运算单元，128/192/256-bit
  AES支持ECB/CBC/CTR/GCM/GMAC模式
  真随机数发生器

时钟发生电路
  片上可配置高速RC振荡器，可配置频率输出8/16/24/32MHz，出厂调校误差+/-0.5%，8/16MHz全温区变化小于+/-2%
  低功耗32768Hz晶体振荡器，带有停振检测电路
  低功耗低速RC振荡器，32KHz，全温区+/-3%
  高频晶体振荡器，4~24MHz
 PLL，最高输出48MHz

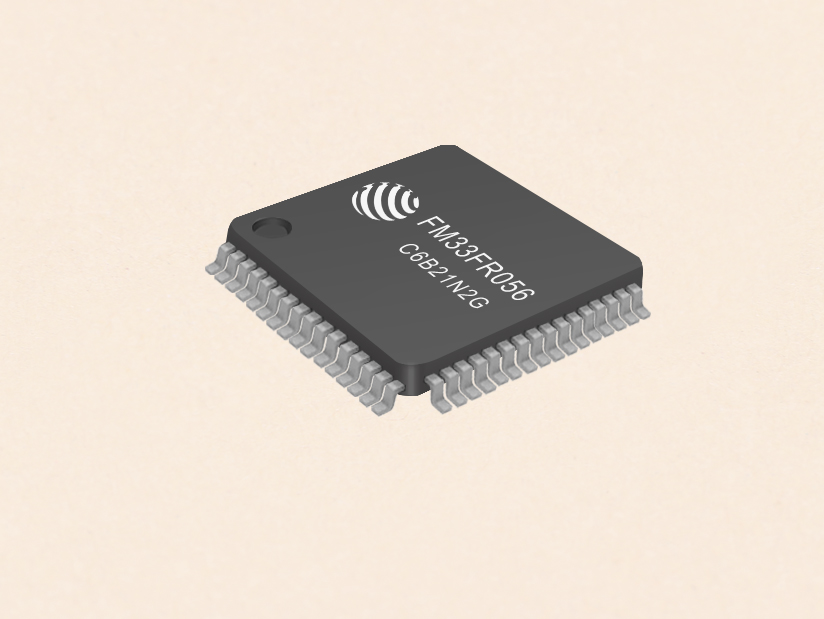

封装：LQFP100/LQFP80/LQFP64/LQFP44

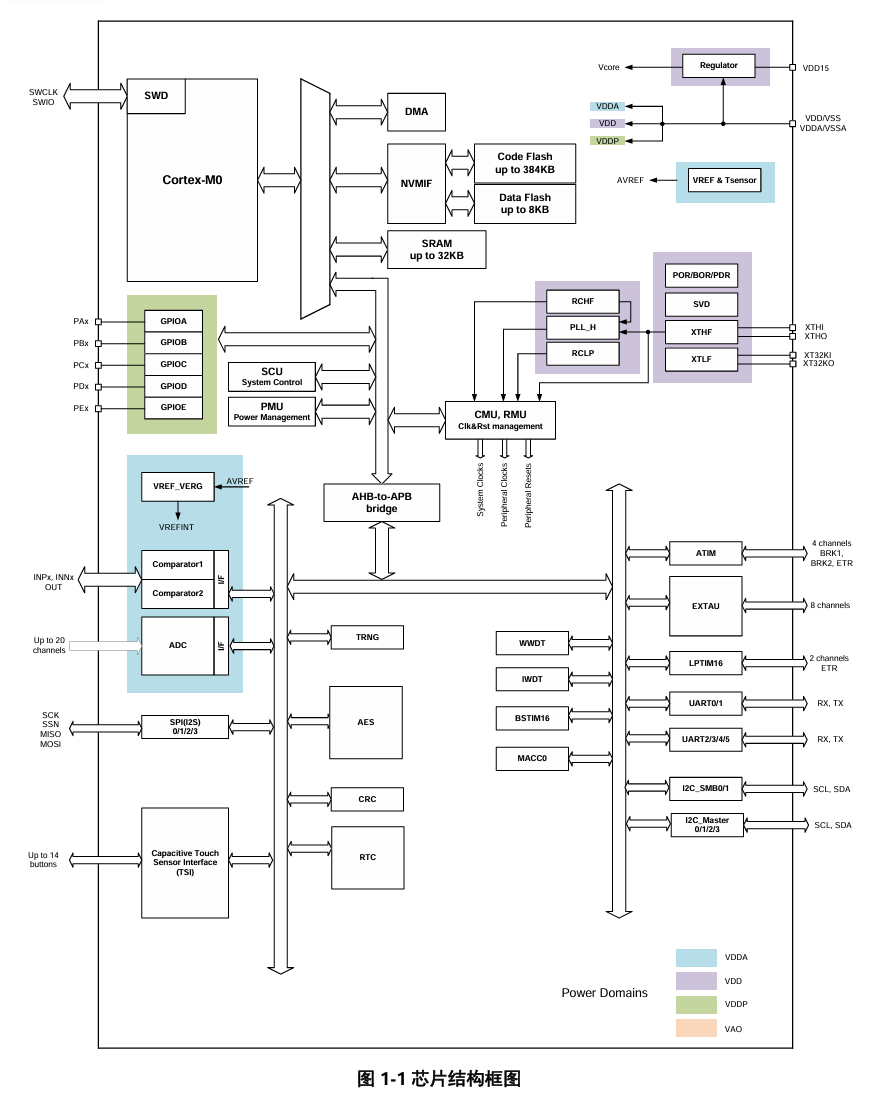

二、芯片结构框图

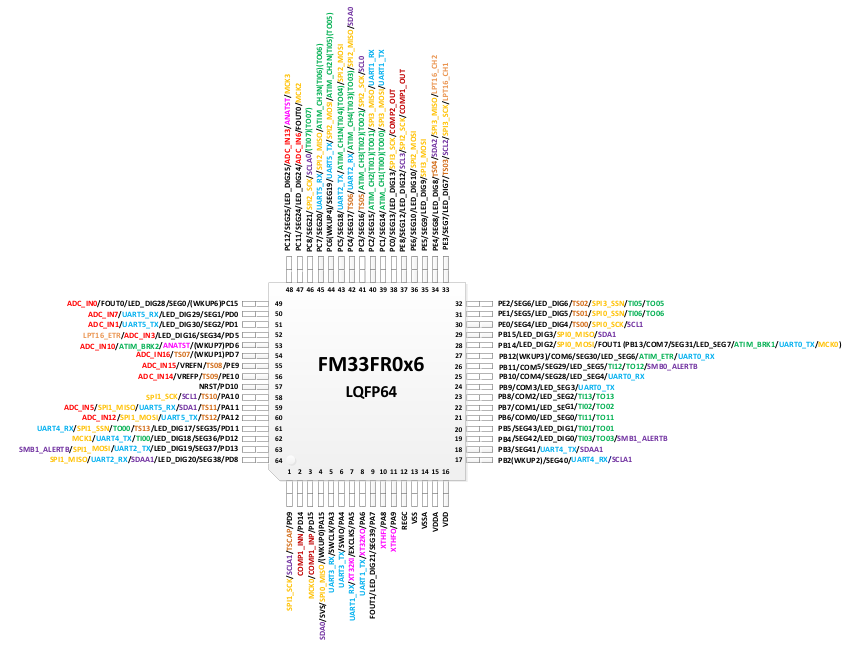

三、引脚和封装
