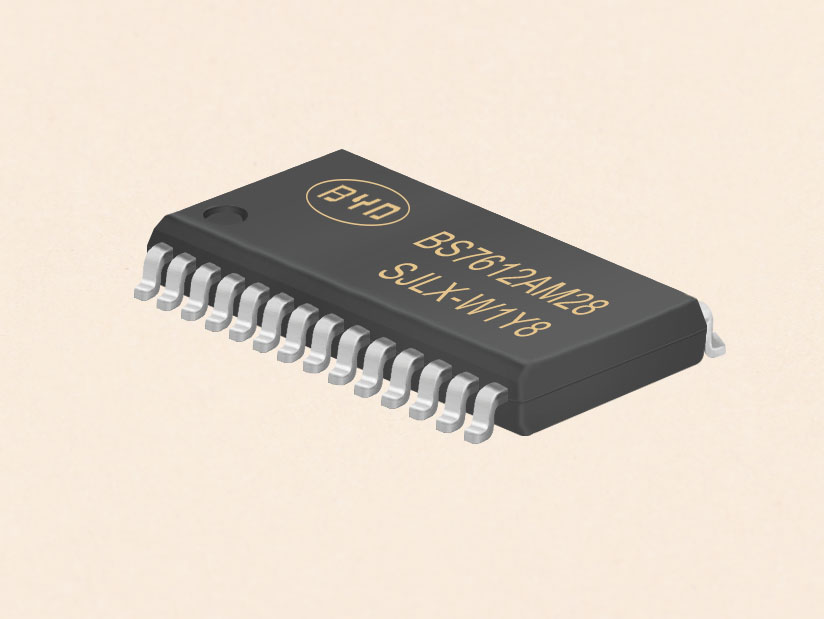

比亚迪8位mcu芯片BS7612AM28国产高性能单片机

一、整体概述
BS7612AMXX-XJLX 采用高速8051内核，1T指令周期，相比于标准的8051(12T)指令周期，具有更快的运行速度，同时兼容标准8051指令。BS7612AMXX-XJLX 包含外设有看门狗、电容触摸按键检测、LED串行点阵驱动、IIC、UART、低电压检测、掉电复位、3路16bitPWM、Timer0、Timer1、Timer2、12bit高精度逐次逼近ADC、低功耗管理等。BS7612AMXX-XJLX 集成多路电容检测通道，可以用于近距离感应或者触摸检测。各通道可灵活配置实现按键、滚轮、滑条等多种应用，并且每个通道都能通过对相应的功能寄存器来调节触摸灵敏度。

二、特性简介
内核：高速8051
工作频率:：12MHz、6MHz、4MHz、1MHz
时钟偏差:：±1%@25℃,2.7V~5.5V
±2%@-40℃~105℃, 5V
存储器
CODE：16KBytes
DATA：2KBytes
SRAM：256Bytes(data)+512 Bytes(xdata)
支持BOOT功能区，1/2/3/4K可选
时钟源，复位和电源管理
内部低速时钟LIRC：32kHz，时钟偏差：±2%@25℃, 5V，±3%@-40℃~105℃,5V
内部高速RC振荡器：1MHz
外部晶体振荡器：32768Hz/4MHz
8种复位，掉电复位电压（BOR）：2.8V/3.3V/3.7V /4.2V
低电压检测：3.0V/3.3V/3.6V/3.9V/4.2V
IO
PB口内置上拉/下拉电阻30k，其他IO口内置上拉电阻5k
大灌电流口(PB0~PB7，PC0~PC3)
支持IO功能重映射
所有IO口都支持外部中断功能，INT0~2外部中断(上升沿、下降沿、双沿)，INT3共用中断源(上升沿、下降沿)，INT0~2支持滤波
通信模块
2xUART通信，支持IO映射
1xIIC硬件从机通信，支持100kHz/400kHz
16-bit PWM
PWM0支持4路通道，共用周期，占空比和极性可配
PWM1/2均支持1路通道输出
工作电压：2.7V~5.5V
工作温度：-40℃~105℃
增强型工业级，符合JESD工业级可靠性认证标准
高精度12位ADC
最多可达26个模拟输入通道
参考电压：VCC/2V/4V
中断
两级中断优先级可选
ADC，CSD，LED，INT0/1/2/3，LVDT，Timer0/1/2，UART0/1，IIC
定时器
3个16位Timer
Timer2 时钟源为内部低速时钟LIRC32k，外部晶振32768Hz/4MHz，sys_clk/12
看门狗定时器，溢出时间18ms到2.304s
LEDDriver
4x4、4x5、5x6、6x7、7x7、7x8、8x8、11x12
点阵驱动
LED0~LED11扫描顺序可配置
低功耗管理
空闲模式0和空闲模式1
空闲模式1，功耗9μA@5V典型
触摸按键
各按键的灵敏度可独立设置
电容按键，均可复用为GPIO
两线烧录单线调试仿真接口
封装
SOP16/SOP20/SOP28/TSSOP20/TSSOP28
